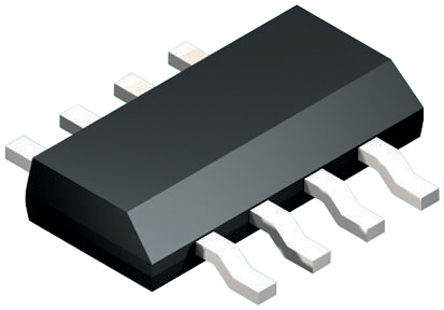

SN74LVC2T45DCTR

Bus Transceiver, LVC Family, 2Input, 50mA, 3.9ns, 1.65V to 5.5V, SSOP-8

Наличие: 24,016 шт.

Адрес доставки: Москва

Цена: ₽ 19.60

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC68646

Категория продукта:

Преобразователь напряжения и электроуровня

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN74LVC2T45DCTR характеристики

Атрибут	Значение атрибута
Номенклатура	SN74LVC2T45DCTR
Производитель	TI
ЧипСити Номер продукта	CC68646
Категория продукта	Преобразователь напряжения и электроуровня
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SSOP-8
Напряжение Питания (DC)	1.65V ~ 5.50V
Рабочее Напряжение	1.65V ~ 5.5V
Выходной Ток	50 mA
Количество Цепей	1 Circuit
Количество Каналов	2 Channel
Количество Стежков	8 Position
Количество Битов	2 Bit
Время Задержки Распространения	3.90 ns
Узлы Напряжения	5.00 V
Привод Выходного Тока	-1.00 mA
Количество входов	2 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Количество выходных каналов	1 Channel
Напряжение питания	1.65V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	1.65 V
Длина	2.4 mm
Ширина	0.8 mm
Высота	2.1 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	Yes
	Показывать Просмотр аналоги замена

SN74LVC2T45DCTR описание продукта

The SN74LVC2T45DCTR is a 2-bit non-inverting Bus Transceiver uses two separate configurable power-supply rails. The A port is designed to track VCCA. VCCA accepts any supply voltage from 1.65 to 5.5V. The B port is designed to track VCCB. VCCB accepts any supply voltage from 1.65 to 5.5V. This allows for universal low-voltage bidirectional translation between any of the 1.8, 2.5, 3.3 and 5 voltage nodes. The SN74LVC2T45 is designed for asynchronous communication between two data buses. The logic levels of the direction-control (DIR) input activate either the B-port outputs or the A-port outputs. The device transmits data from the A bus to the B bus when the B-port outputs are activated and from the B bus to the A bus when the A-port outputs are activated. The input circuitry on both A and B ports always is active and must have a logic high or low level applied to prevent excess ICC and ICCZ.
DIR Input circuit referenced to VCCA
Low power consumption
Ioff Supports partial-power-down mode operation
Latch-up performance exceeds 100mA per JESD, 78 class II
±24mA Output drive at 3.3V

Показывать

SN74LVC2T45DCTR Даташит PDF

29 страницы, 984 КБ

08/20/2015
