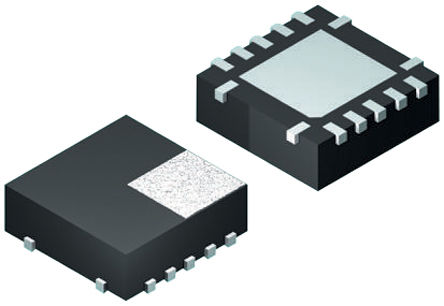

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

SN74LVC14ARGYR

TEXAS INSTRUMENTS SN74LVC14ARGYR Inverter, Schmitt Trigger, 74LVC14, 1Input, 24mA, 1.65V to 3.6V, VQFN-14

Наличие: 261 шт.

Адрес доставки:

Цена: ₽ 69.58

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC24357600

Категория продукта:

Логический чип

3D модель

Оплата:

Обновлено 31.05.2024, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN74LVC14ARGYR характеристики

Атрибут	Значение атрибута
Номенклатура	SN74LVC14ARGYR
Производитель	TI
ЧипСити Номер продукта	CC24357600
Категория продукта	Логический чип
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	14 Pin
Корпус/Пакет	VQFN-14
Напряжение Питания (DC)	2.00V ~ 3.60V
Выходной Ток	24 mA
Количество Цепей	6 Circuit
Количество Стежков	14 Position
Количество Битов	6 Bit
Время Задержки Распространения	6.40 ns
Узлы Напряжения	3.30 V, 2.70 V, 2.50 V, 1.80 V
Количество Вентилей	6 Gate
Привод Выходного Тока	-1.00 mA
Количество входов	1 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	1.65V ~ 3.6V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	1.65 V
Длина	3.5 mm
Ширина	3.5 mm
Высота	0.9 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

SN74LVC14ARGYR описание продукта

DESCRIPTION
The SN54LVC14A hex Schmitt-trigger inverter is designed for 2.7-V to 3.6-V VCC operation, and the SN74LVC14A hex Schmitt-trigger inverter is designed for 1.65-V to 3.6-V VCC operation.
Operate From 1.65 V to 3.6 V
Specified From –40°C to 85°C, –40°C to 125°C, and –55°C to 125°C
Inputs Accept Voltages to 5.5 V
Max tpdof 6.4 ns at 3.3 V
Typical VOLP (Output Ground Bounce) < 0.8 V at VCC = 3.3 V, TA= 25°C
Typical VOHV(Output VOHUndershoot)> 2 V at VCC= 3.3 V, TA= 25°C
Latch-Up Performance Exceeds 100 mA Per JESD 78, Class II
ESD Protection Exceeds JESD 22
– 2000-V Human-Body Model (A114-A)
– 200-V Machine Model (A115-A)
– 1000-V Charged-Device Model (C101)
