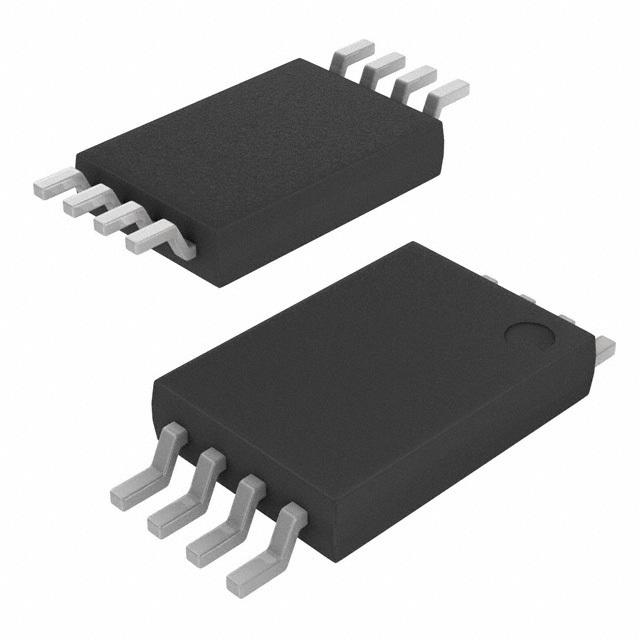

SN74CB3Q3306APWR Купить - TI Логический контроллер

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

SN74CB3Q3306APWR

Bus Switch 2Element CMOS 2IN 8Pin TSSOP T/R

Наличие: 4,812 шт.

Адрес доставки: Москва

Цена: ₽ 20.38

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC8687496

Категория продукта:

Логический контроллер

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN74CB3Q3306APWR характеристики

Атрибут	Значение атрибута
Номенклатура	SN74CB3Q3306APWR
Производитель	TI
ЧипСити Номер продукта	CC8687496
Категория продукта	Логический контроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	TSSOP-8
Напряжение Питания (DC)	2.30V ~ 3.60V
Входное Напряжение (DC)	1.70 V
Выходное Напряжение	5.5 V
Выходной Ток	30 A
Тип Контактов	SPST
Количество Каналов	2 Channel
Количество Стежков	8 Position
Сопротивление Сток-исток (Открытого Канала)	4 Ω
Количество Битов	2 Bit
Время Задержки Распространения	200 ps
Полярность	Non-Inverting
Узлы Напряжения	2.50 V, 3.30 V
Ток Покоя	250 µA
Ширина Ленты	500 MHz
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.3V ~ 3.6V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	2.3 V
Входное напряжение	1.7 V
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

SN74CB3Q3306APWR описание продукта

The SN74CB3Q3306APWR is a dual FET low-voltage high-bandwidth Bus Switch utilizes a charge pump to elevate the gate voltage of the pass transistor, providing a low and flat ON-state resistance (ron). The low and flat ON-state resistance allows for minimal propagation delay and supports rail-to-rail switching on the data input/output (I/O) ports. The device also features low data I/O capacitance to minimize capacitive loading and signal distortion on the data bus. Specifically designed to support high-bandwidth applications, the SN74CB3Q3306A provides an optimized interface solution ideally suited for broadband communications, networking and data-intensive computing systems. It is organized as two 1-bit switches with separate OE (1OE\, 2OE\\) inputs. It can be used as two 1-bit bus switches or as one 2-bit bus switch. When OE\ is low, the associated 1-bit bus switch is ON and the A port is connected to the B port, allowing bidirectional data flow between ports.
High-bandwidth data path (up to 500MHz)
5V Tolerant I/Os with device powered up or powered down
Low and flat ON-state resistance (ron) characteristics
Rail-to-rail switching on data I/O ports
Bidirectional data flow with near-zero propagation delay
Low input/output capacitance minimizes loading and signal distortion
Data and control inputs provide undershoot clamp diodes
0.25mA Typical low power consumption
Control inputs can be driven by TTL or 5/3.3V CMOS outputs
Ioff Supports partial-power-down mode operation
Latch-up performance exceeds 100mA per JESD 78, Class II
Supports both digital and analog applications
Green product and no Sb/Br
