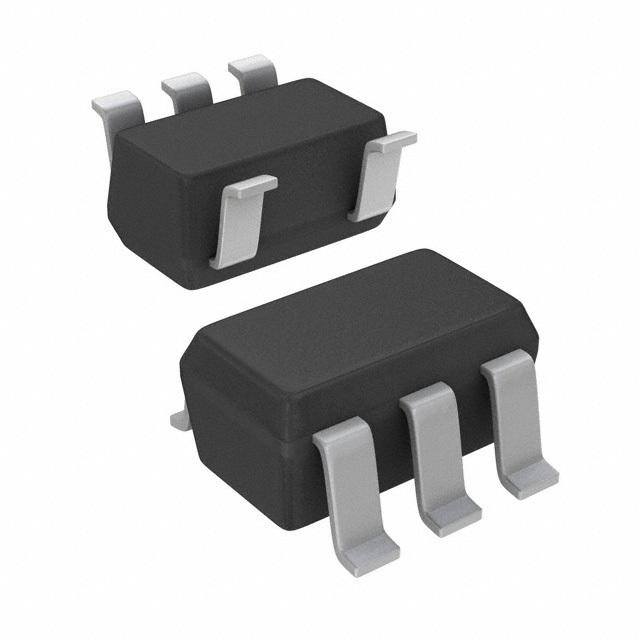

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

SN74AHCT1G126DBVR

Buffer/Line Driver 1CH Non-Inverting 3-ST CMOS 5Pin SOT-23 Buffer/Line Driver 1CH Non-Inverting 3-ST CMOS 5Pin SO...

Наличие: 7,392 шт.

Адрес доставки: Москва

Цена: ₽ 7.85

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC7943240

Категория продукта:

Логический контроллер

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN74AHCT1G126DBVR характеристики

Атрибут	Значение атрибута
Номенклатура	SN74AHCT1G126DBVR
Производитель	TI
ЧипСити Номер продукта	CC7943240
Категория продукта	Логический контроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	SOT-23-5
Напряжение Питания (DC)	5.00 V, 5.50 V (max)
Количество Выходных Интерфейсов	1 Output
Ток Питания	250 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	5 Position
Количество Битов	1 Bit
Время Задержки Распространения	8.50 ns
Узлы Напряжения	5.00 V
Количество Вентилей	1 Gate
Количество входов	1 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	4.5V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	4.5 V
Длина	2.9 mm
Ширина	1.6 mm
Высота	1.3 mm
Рабочая Температура	-40℃ ~ 125℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

SN74AHCT1G126DBVR описание продукта

The SN74AHCT1G126DBVR is a single Bus Buffer Gate/Line Driver with 3-state output. The output is disabled when the output-enable (OE) input is low. When OE is high, true data is passed from the A input to the Y output. To ensure the high-impedance state during power up or power down, OE should be tied to GND through a pull-down resistor and the minimum value of the resistor is determined by the current-sourcing capability of the driver.
Inputs are TTL-voltage compatible
Slow edges reduce output ringing
TTL inputs - Lowered switching threshold allows up translation 3.3 to 5V
10µA maximum ICC low power consumption
6ns at 5V Propagation delay (tpd)
±8mA Output drive at 5V
Latch-up performance exceeds 250mA per JESD 17
Green product and no Sb/Br

Показывать

SN74AHCT1G126DBVR Даташит PDF

20 страницы, 899 КБ

11/26/2015
