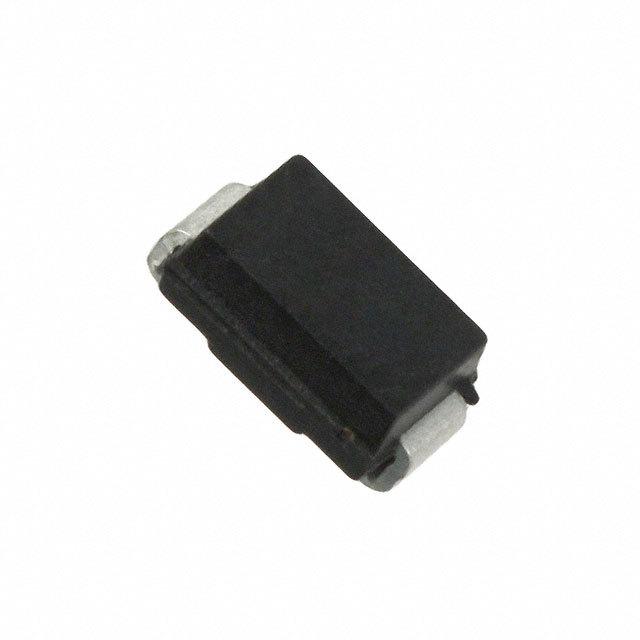

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

SMAJ70A

Bourns J.W. Miller

BOURNS SMAJ70A TVS Diode, SMAJ Series, Unidirectional, 70V, 113V, DO-214AC, 2Pins

Наличие: 290 шт. Гарантия оригинала

Адрес доставки:

Цена: ₽ 4.50

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

Bourns J.W. Miller

ЧипСити Номер продукта:

CC12366873

Категория продукта:

Телевизионные диоды

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 28.04.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

SMAJ70A характеристики

Атрибут	Значение атрибута
Номенклатура	SMAJ70A
Производитель	Bourns J.W. Miller
ЧипСити Номер продукта	CC12366873
Жизненный Цикл Продукта	Active
Категория продукта	Телевизионные диоды
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	2 Pin
Корпус/Пакет	DO-214AC
Рабочее Напряжение	3.5 V
Количество Цепей	1 Circuit
Количество Стежков	2 Position
Рассеяние Мощности	400 W
Зажимное напряжение	113 V
Испытательный ток	1 mA
Максимальное напряжение пробоя	86 V
Максимальный ток перенапряжения (Ifsm)	40 A
Пиковая импульсная мощность	400 W
Минимальное напряжение пробоя	77.8 V
Обратное напряжение пробоя	77.8 V
Максимальное прямое напряжение (Макс)	3.5 V
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-55 ℃
Температура соединения	-55℃ ~ 150℃
Длина	4.5 mm
Ширина	2.79 mm
Высота	2.42 mm
Рабочая Температура	-55℃ ~ 150℃
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2016/06/20
	Показывать Просмотр аналоги замена

Аналоги товара

SMAJ70A описание продукта

General Information
The markets of portable communications, computing and video equipment are challenging the semiconductor industry to develop increasingly smaller electronic components.
Bourns offers Transient Voltage Suppressor Diodes for surge and ESD protection applications, in compact chip package DO-214AC (SMA) size format. The Transient Voltage Suppressor series offers a choice of Working Peak Reverse Voltage from 5 V up to 495 V and Breakdown Voltage up to 550 V. Typical fast response times are less than 1.0 picoseconds for unidirectional devices and less than 5.0 picoseconds for bidirectional devices from 0 V to Minimum Breakdown Voltage.
Bourns® Chip Diodes conform to JEDEC standards, are easy to handle with standard pick and place equipment and the ﬂat confguration minimizes roll away.
Features
■ RoHS compliant
■ Surface Mount SMA package
■ Standoff Voltage: 5.0 to 495 volts
■ Power Dissipation: 400 watts
Applications
■ IEC 61000-4-2 ESD (Min. Level 4)
■ IEC 61000-4-4 EFT
■ IEC 61000-4-5 Surge

Показывать

SMAJ70A Даташит PDF

5 страницы, 389 КБ

04/06/2015
