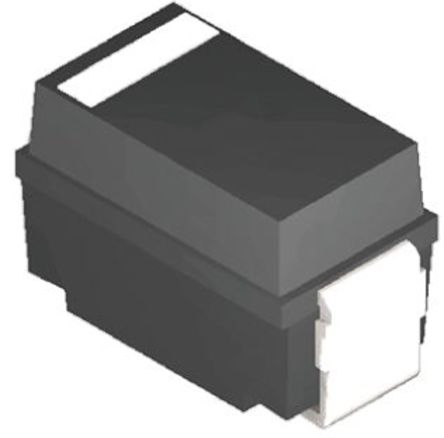

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

SMAJ12A

Littelfuse

TVS Diode, SMAJ Series, Unidirectional, 12V, 19.9V, DO-214AC, 2Pins

Наличие: 21,174 шт.

Адрес доставки: Москва

Цена: ₽ 8.62

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Littelfuse

ЧипСити Номер продукта:

CC407030

Категория продукта:

Телевизионные диоды

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SMAJ12A характеристики

Атрибут	Значение атрибута
Номенклатура	SMAJ12A
Производитель	Littelfuse
ЧипСити Номер продукта	CC407030
Категория продукта	Телевизионные диоды
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	2 Pin
Корпус/Пакет	DO-214AC-2
Номинальное Напряжение (DC)	12.0 V
Ёмкость	1000 pF
Номинальная Мощность	400 W
Пробивное Напряжение	14 V
Количество Цепей	1 Circuit
Количество Стежков	2 Position
Напряжение в Прямом Направлении	5 V
Рассеяние Мощности	400 W
Зажимное напряжение	19.9 V
Испытательный ток	1 mA
Максимальное напряжение пробоя	14.7 V
Максимальный ток перенапряжения (Ifsm)	60 A
Пиковая импульсная мощность	400 W
Минимальное напряжение пробоя	13.3 V
Обратное напряжение пробоя	13.3 V
Максимальное прямое напряжение (Макс)	3.5 V
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-65 ℃
Температура соединения	-65℃ ~ 150℃
Длина	4.5 mm
Ширина	2.79 mm
Высота	2.087 mm
Рабочая Температура	-65℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

SMAJ12A описание продукта

The SMAJ series surface-mount Transient Voltage Suppression Diode designed specifically to protect sensitive electronic equipment from voltage transients induced by lightning and other transient voltage events. It is ideal for the protection of I/O interfaces, VCC bus and other vulnerable circuits. It is used for surface mounted applications in order to optimize board space.
400W Peak pulse power capability at 10x1000µs waveform
Glass passivated junction
Low inductance
Excellent clamping capability
0.01% Repetition rate (duty cycle)
<1ps from 0V to V(BR) Minimum fast response time
Available in unidirectional and bidirectional
ESD protection of data lines in accordance with IEC 61000-4-2 (IEC801-2)
EFT protection of data lines in accordance with IEC 61000-4-4 (IEC801-4)
-65 to 150°C Operating temperature range

Показывать

SMAJ12A Даташит PDF

6 страницы, 987 КБ

11/19/2015
