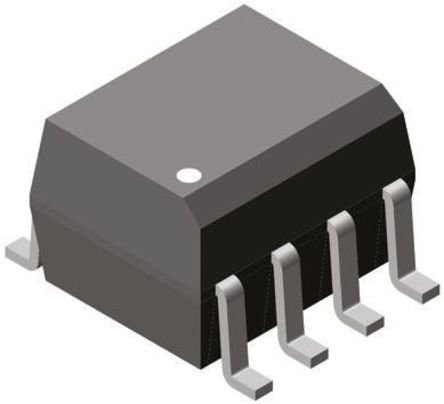

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

SFH6757T

Vishay Semiconductor

Optocoupler Logic-Out Open Drain DC-IN 2CH 8Pin SOIC N T/R

Наличие: 235 шт. Гарантия оригинала

Адрес доставки:

Цена: ₽ 169.38

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

Vishay Semiconductor

ЧипСити Номер продукта:

CC60709389

Категория продукта:

Оптопара/ оптоизолятор

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 01.05.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

SFH6757T характеристики

Атрибут	Значение атрибута
Номенклатура	SFH6757T
Производитель	Vishay Semiconductor
ЧипСити Номер продукта	CC60709389
Жизненный Цикл Продукта	Active
Категория продукта	Оптопара/ оптоизолятор
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Время Нарастания/Спада	23ns, 7ns
Выходное Напряжение	7.00 V
Выходной Ток	50 mA
Количество Каналов	2 Channel
Напряжение в Прямом Направлении	1.4 V
Входной Ток	15.0 mA
Рассеяние Мощности	60 mW
Скорость Передачи Данных	10.0 Mbps
Время Нарастания	23 ns
Напряжение Изоляции	3000 Vrms
Прямой ток	20 mA
Максимальное прямое напряжение (Макс)	1.7 V
Прямой ток (макс)	15 mA
Время падения	0.007 µs
Рабочая температура (Макс)	100 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	60 mW
Напряжение питания	4.5V ~ 5.5V
Длина	4.88 mm
Ширина	3.91 mm
Высота	1.55 mm
Рабочая Температура	-40℃ ~ 100℃
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

Аналоги товара

SFH6757T описание продукта

DESCRIPTION
The SFH675xT-series, is a dual channel 10 MBd optocoupler utilizing a high efficient input LED coupled with an integrated optical photodiode IC detector. The detector has an open drain NMOS-transister output, providing less leakage compared to an open collector Schottky clamped transister output. The internal shield provides a guaranteed common mode transient immunity of 5 kV/µs for the SFH6756T and 15 kV/µs for the SFH6757T. The use of a 0.1 µF bypass capacitor connected between pin 5 and 8 is recommended.
FEATURES
• Choice of CMR performance of 15 kV/µs, 5 kV/µs, and 100 V/µs
• External creepage distance > 5 mm
• High speed: 10 Mbd typical
• + 5 V CMOS compatibility
• Guaranteed AC and DC performance over temperature: - 40 °C to + 100 °C temperature range
• Pure tin leads
• Meets IEC 60068-2-42 (SO2) and IEC 60068-2-43 (H2S) requirements
• Low input current capability: 5 mA
• Lead (Pb)-free component
• Component in accordance to RoHS 2002/95/EC and WEEE 2002/96/EC
APPLICATIONS
• Microprocessor system interface
• PLC, ATE input/output isolation
• Computer peripheral interface
• Digital fieldbus isolation: CC-link, DeviceNet, profibus, SDS
• High speed A/D and D/A conversion
• AC plasma display panel level shifting
• Multiplexed data transmission
• Digital control power supply
• Ground loop elimination
