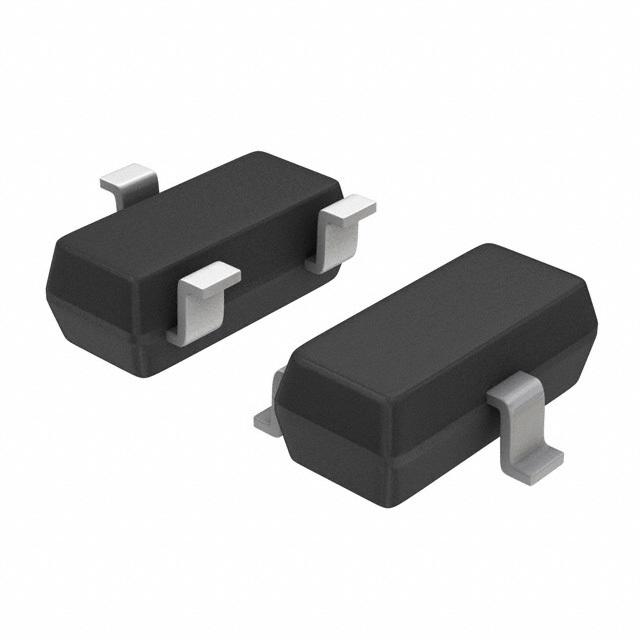

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

SBAT54CLT1G

ON Semiconductor

Diode Schottky 30V 0.2A 3Pin SOT-23 T/R

Наличие: 46,554 шт.

Адрес доставки: Москва

Цена: ₽ 6.28

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC4045573

Категория продукта:

Диоды Шоттки

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SBAT54CLT1G характеристики

Атрибут	Значение атрибута
Номенклатура	SBAT54CLT1G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC4045573
Категория продукта	Диоды Шоттки
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	3 Pin
Корпус/Пакет	SOT-23-3
Безгалогеновый Статус	Halogen Free
Количество Стежков	3 Position
Напряжение в Прямом Направлении	800mV @100mA
Рассеяние Мощности	225 mW
Обратное время восстановления	5 ns
Прямой ток	200 mA
Максимальный ток перенапряжения (Ifsm)	600 mA
Максимальное прямое напряжение (Макс)	800mV @100mA
Прямой ток (макс)	0.2 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	225 mW
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

SBAT54CLT1G описание продукта

The Common Cathode Schottky Diode is designed for high speed switching applications, circuit protection and voltage clamping. Extremely low forward voltage reduces conduction loss. Miniature surface mount package is excellent for hand held and portable applications where space is limited.
Features
---
|
Extremely Fast Switching Speed
Low Forward Voltage - 0.35 Volts (Typ) @ IF = 10 mAdc
Pb-Free Package is Available
S Prefix for Automotive and Other Applications Requiring Unique Site and Control Change Requirements; AEC Qualified and PPAP Capable

Показывать

SBAT54CLT1G Даташит PDF

4 страницы, 57 КБ

11/06/2014
