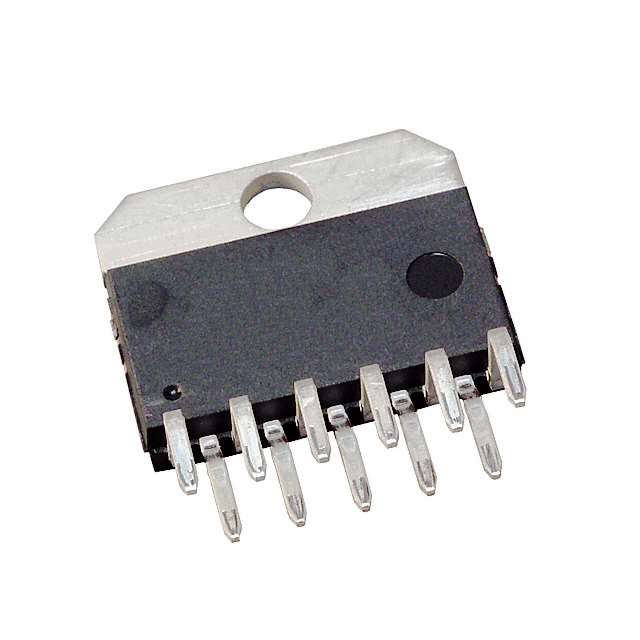

OPA549T

Operational Amplifier, Single, 1 Amplifier, 900kHz, 9V/µs, 8V to 60V, TO-220, 11Pins

Наличие: 3,399 шт.

Адрес доставки: Москва

Цена: ₽ 1,955.25

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC376759

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 31.10.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

OPA549T характеристики

Атрибут	Значение атрибута
Номенклатура	OPA549T
Производитель	TI
ЧипСити Номер продукта	CC376759
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	11 Pin
Корпус/Пакет	TO-220-11
Напряжение Питания (DC)	30.0 V
Рабочее Напряжение	8V ~ 60V
Ток Питания	26 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	11 Position
Коэффициент Ослабления Синфазного Сигнала	80 dB
Входной Дрейф Смещения	20.0 µV/K
Ширина Ленты	900 kHz
Скорость Нарастания	9.00 V/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	900 kHz
Входное Напряжение Смещения	1 mV
Входной Ток Смещения	100 nA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Gain Bandwidth	0.9 MHz
Минимальный диапазон CMRR	80 dB
Напряжение питания	8V ~ 60V
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

OPA549T описание продукта

The OPA549T is a high-voltage/high-current Operational Amplifier, ideal for driving a wide variety of loads. This laser-trimmed monolithic integrated circuit provides excellent low-level signal accuracy and high output voltage and current. The OPA549T operates from either single or dual supplies for design flexibility. The input common-mode range extends below the negative supply. The OPA549 is internally protected against over-temperature conditions and current overloads. In addition, the OPA549 provides an accurate, user-selected current limit. Unlike other designs which use a power resistor in series with the output current path, the OPA549T senses the load indirectly. This allows the current limit to be adjusted from 0 to 10A with a resistor/potentiometer or controlled digitally with a voltage-out or current-out digital-to-analogue Converter (DAC). The enable/status (E/S) pin provides two functions.
8A Continuous and 10A peak high output current
Wide output voltage swing
Thermal shutdown and adjustable current limit protection
Output disable control
Thermal shutdown indicator
9V/µs High slew rate
Control reference pin
Green product and no Sb/Br
IC can be damaged by ESD. We recommend that all ICs be handled with appropriate precautions. Failure to observe proper handling and installation procedures can cause damage.
