OPA171AIDBVT Купить - TI Операционный усилитель

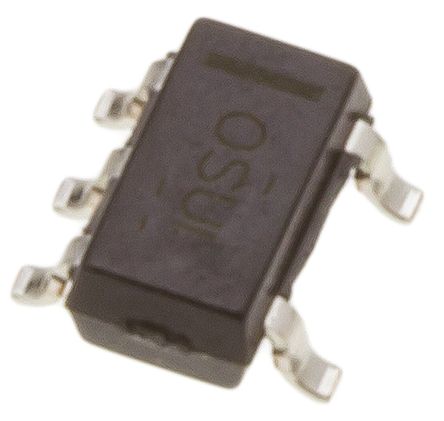

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

OPA171AIDBVT

Operational Amplifier, Single, 1 Amplifier, 3MHz, 1.5V/µs, ± 1.35V to ± 18V, SOT-23, 5Pins

Наличие: 193 шт.

Адрес доставки: Москва

Цена: ₽ 91.89

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC1732550

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

OPA171AIDBVT характеристики

Атрибут	Значение атрибута
Номенклатура	OPA171AIDBVT
Производитель	TI
ЧипСити Номер продукта	CC1732550
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	SOT-23-5
Выходной Ток	35 mA
Ток Питания	475 µA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	5 Position
Коэффициент Ослабления Синфазного Сигнала	90 dB
Входной Дрейф Смещения	300 nV/K
Ширина Ленты	3 MHz
Скорость Нарастания	1.50 V/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	3 MHz
Защита от Перегрева	Yes
Входное Напряжение Смещения	250 µV
Входной Ток Смещения	8 pA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Gain Bandwidth	3 MHz
Минимальный диапазон CMRR	90 dB
Напряжение питания (Макс)	36 V
Напряжение питания (мин)	2.7 V
Длина	3.05 mm
Ширина	1.75 mm
Высота	1.3 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

OPA171AIDBVT описание продукта

The OPA171AIDBVT is a 36V single-supply, low-noise Operational Amplifier with the ability to operate on supplies ranging from 2.7V (±1.35V) to 36V (±18V). These devices are available in micro-packages and offer low offset, drift and bandwidth with low quiescent current. The single, dual and quad versions all have identical specifications for maximum design flexibility. Unlike most operational amplifiers, which are specified at only one supply voltage, the OPAx171 family is specified from 2.7 to 36V. Input signals beyond the supply rails do not cause phase reversal. The OPAx171 family is stable with capacitive loads up to 300pF. The input can operate 100mV below the negative rail and within 2V of the top rail during normal operation. This device can operate with full rail-to-rail input 100mV beyond the top rail, but with reduced performance within 2V of the top rail.
14nV/√Hz Low noise
±0.3µV/°C (typical) Low offset drift
RFI filtered inputs
Input range includes negative supply
Input range operates to positive supply
Rail-to-rail output
3MHz Gain bandwidth
475µA Low quiescent current per amplifier
120dB Typical high common-mode rejection
8pA Low-input bias current
Green product and no Sb/Br
Device has limited built-in ESD protection. The leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
