NLAS4599DFT2G Купить - ON Semiconductor Чип аналогового переключателя

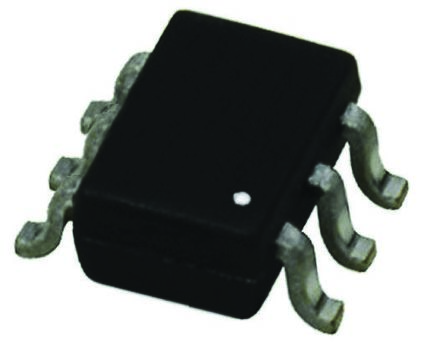

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

NLAS4599DFT2G

ON Semiconductor

ON SEMICONDUCTOR NLAS4599DFT2G Analogue Switch, SPDT, 1Channels, 5.5Ω, 2V to 5.5V, SOT-363, 6Pins

Наличие: 1,081 шт.

Адрес доставки: Москва

Цена: ₽ 25.08

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC1800487

Категория продукта:

Чип аналогового переключателя

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

NLAS4599DFT2G характеристики

Атрибут	Значение атрибута
Номенклатура	NLAS4599DFT2G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC1800487
Категория продукта	Чип аналогового переключателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	SOT-363-6
Напряжение Питания (DC)	5.50 V
Безгалогеновый Статус	Halogen Free
Количество Выходных Интерфейсов	2 Output
Тип Контактов	SPDT
Ток Питания	1 µA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	6 Position
Количество Битов	1 Bit
Рассеяние Мощности	200 mW
Ширина Ленты	200 MHz
Количество входов	1 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Полоса пропускания 3 дБ	220 MHz
Рассеиваемая Мощность (Макс)	200 mW
Напряжение питания	2V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2 V
Длина	2.2 mm
Ширина	1.35 mm
Высота	1 mm
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

NLAS4599DFT2G описание продукта

The NLAS4599DFT2G is a single-pole double-throw (SPDT) advanced high speed CMOS Analog Switch fabricated with silicon gate CMOS technology. It achieves high speed propagation delays and low ON resistances while maintaining low power dissipation. This switch controls analog and digital voltages that may vary across the full power-supply range (from VCC to GND). The device has been designed so the ON resistance (RON) is much lower and more linear over input voltage than RON of typical CMOS analog switches. The channel select input is compatible with standard CMOS outputs. The channel select input structure provides protection when voltages between 0 and 5.5V are applied, regardless of the supply voltage. This input structure helps prevent device destruction caused by supply voltage - input/output voltage mismatch, battery backup, hot insertion, etc.
Fast switching and propagation speeds
Break-before-make circuitry
Low power dissipation
Diode protection provided on channel select input
Improved linearity and lower ON resistance over input voltage
38 FETs Chip complexity
