NCS20072DR2G Купить - ON Semiconductor Операционный усилитель

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

NCS20072DR2G

ON Semiconductor

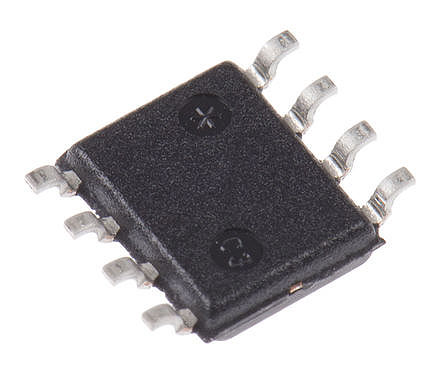

ON SEMICONDUCTOR NCS20072DR2G Operational Amplifier, 2 Amplifier, 3MHz, 2.4V/µs, 2.7V to 36V, SOIC, 8Pins

Наличие: 1,039 шт.

Адрес доставки: Москва

Цена: ₽ 46.80

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC4396425

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 16.07.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

NCS20072DR2G характеристики

Атрибут	Значение атрибута
Номенклатура	NCS20072DR2G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC4396425
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Выходной Ток	70 mA
Ток Питания	465 µA
Количество Цепей	2 Circuit
Количество Стежков	8 Position
Рассеяние Мощности	0.2 W
Коэффициент Ослабления Синфазного Сигнала	60 dB
Ширина Ленты	3 MHz
Скорость Нарастания	2.40 V/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	3.2 MHz
Входное Напряжение Смещения	1.3 mV
Входной Ток Смещения	2 nA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	200 mW
Минимальный диапазон CMRR	60 dB
Напряжение питания	2.7V ~ 36V
Длина	5 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

NCS20072DR2G описание продукта

The NCS20072DR2G is a dual operational amplifier with rail to rail output in 8 pin SOIC package. The rail to rail operation enables the user to make optimal use of entire supply voltage range while taking advantage of 3MHz bandwidth. The device can operate on supply voltages as low as 2.7V over temperature range of -40°C to 125°C. At 2.7V supply, the high bandwidth provides a slew rate of 2.8µV/s while only consuming 405µA of quiescent current per channel. The wide supply range allows NCS20072DR2G to run on supply voltages as high as 36V making it ideal for a broad range of applications. Since this is a CMOS device, high input impedance and low bias currents make it ideal for interfacing to a wide variety of signal sensors.
Low current consumption and functional over wide temperature range
Operating voltage range from 2.7V to 36V (single supply) and ±1.35V to ±18V (split supply)
Low input bias current of 5pA at VS = 2.7V and input offset current of 2pA at VS = 2.7V
Input offset voltage of 1.3mV at VS = 2.7V
Common mode rejection ratio (CMRR) of 110dB (VCM = VSS + 0.2 V to VDD - 1.35V) at VS = 2.7V
Open loop voltage gain of 118dB at VS = 2.7V
Output current capability of 70mA (op-amp sinking current) & 50mA (sourcing current) at VS = 2.7V
Phase margin of 50° (CL = 25pF) and gain margin of 14dB (CL = 25pF) at VS = 2.7V
Settling time of 0.6µs (settling time to 0.1%) at VS = 2.7V
Power supply rejection ratio (PSRR) of 135dB (no load) at VS = 2.7V

Показывать

NCS20072DR2G Даташит PDF

23 страницы, 958 КБ

05/10/2016
