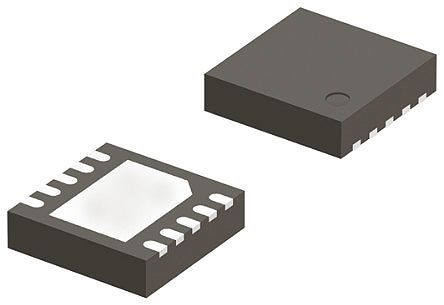

NCP59748MN1ADJTBG

ON Semiconductor

LDO Regulator Pos 0.8V to 3.6V 1.5A 10Pin DFN T/R

Наличие: 1,282 шт.

Адрес доставки:

Цена: ₽ 83.88

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC45512966

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

NCP59748MN1ADJTBG характеристики

Атрибут	Значение атрибута
Номенклатура	NCP59748MN1ADJTBG
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC45512966
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	10 Pin
Корпус/Пакет	DFN-10
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	0.8V ~ 3.6V
Выходной Ток	1.5 A
Количество Стежков	10 Position
Рассеяние Мощности	1120 mW
Ток Покоя	1 mA
Напряжение Отпадания	60 mV
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	0.8 V
Выходное напряжение (Макс)	3.6 V
Выходное напряжение (мин)	800 mV
Выходной ток (Макс)	1.5 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1120 mW
точность	±2 %
Входное напряжение	5.5 V
Длина	3 mm
Ширина	3 mm
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

NCP59748MN1ADJTBG описание продукта

The NCP59748 is dual-rail very low dropout voltage regulator, capable of providing an output current in excess of 1.5 A with a dropout voltage of 60 mV typ. at full load current. The devices are stable with ceramic and any other type of output capacitor ≥ 2.2 F. This series contains adjustable output voltage version with output voltage down to 0.8 V. Internal protection features consist of built-in thermal shutdown and output current limiting protection. User-programmable Soft-Start and Power-Good pins are available on both QFN and DFN versions. The NCP59748 is offered in DFN10 3 × 3 and QFN20 5 × 5 packages.
**Features:**
* Output Current in Excess of 1.5 A
* VIN Range: 0.8 V to 5.5 V
* VBIAS Range: 2.7 V to 5.5 V
* Output Voltage Range: 0.8 V to 3.6 V
* Dropout Voltage: 60 mV at 1.5 A
* Programmable Soft-Start
* Open Drain Power Good Output
* Fast Transient Response
* Stable with Any Type of Output Capacitor >2.2 F
* Current Limit and Thermal Shutdown Protection
* These are Pb-Free Devices
**Applications:**
* Consumer and Industrial Equipment Point of Load Regulation
* FPGA, DSP and Logic Power Supplies
* Switching Power Supply Post Regulation
