NCP59744MN1ADJTBG Купить - ON Semiconductor

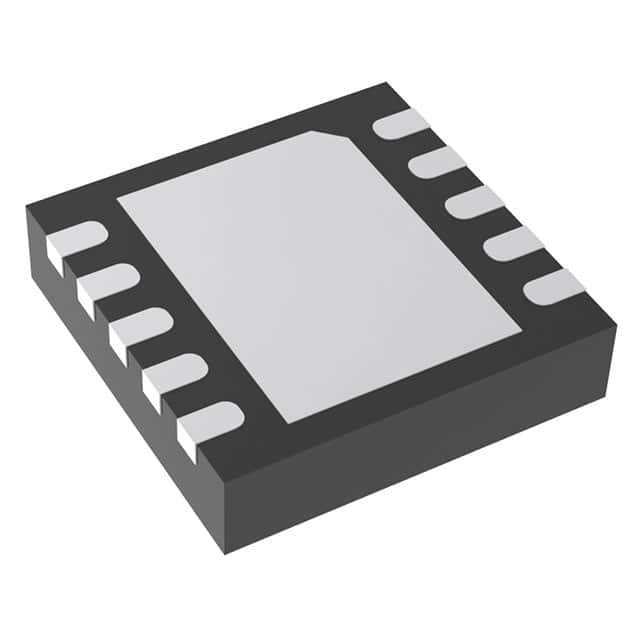

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

NCP59744MN1ADJTBG

ON Semiconductor

LDO Regulator with Ultra-Low Dropout, 3A

Наличие: 8,788 шт.

Адрес доставки: Москва

Цена: ₽ 69.77

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC134420359

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

NCP59744MN1ADJTBG характеристики

Атрибут	Значение атрибута
Номенклатура	NCP59744MN1ADJTBG
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC134420359
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	10 Pin
Корпус/Пакет	DFN-10
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	0.8V ~ 3.6V
Выходной Ток	3000 mA
Количество Стежков	10 Position
Напряжение Отпадания	0.115V @3A
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	0.8 V
Выходное напряжение (Макс)	3.6 V
Выходное напряжение (мин)	800 mV
Выходной ток (Макс)	3 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
точность	±1 %
Входное напряжение	5.5 V
Жизненный Цикл Продукта	Unknown
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

NCP59744MN1ADJTBG описание продукта

The NCP59744 is dual−rail very low dropout voltage regulator that is capable of providing an output current in excess of 3.0 A with a dropout voltage of 115 mV typ. at full load current. The devices are stable with ceramic and other low ESR output capacitors. This series contains adjustable output voltage version with output voltage down to 0.8 V. Internal protection features consist of built−in thermal shutdown and output current limiting protection. User−programmable Soft−Start and Power Good pins are available. The NCP59744 is available in QFN20−5x5−0.65P & QFN10-3x3-0.50P package.
Features | | Benefits
---|---|---
| | | | |
115mV typical dropout at the full 3.0 A load
| |
minimizes the power loss across the regulator
Output Current in Excess of 3.0 A
| |
high output current with low number of external components
Fast Transient Response
| |
reduced output capacitance requirements
Programmable Soft-Start
| |
protection against in-rush current
Open Drain Power Good Output
| |
power sequencing capability
Stable with Any Type of Output Capacitor
| |
easy design effort
