NCP1230P100G Купить - ON Semiconductor Преобразователь AC-DC

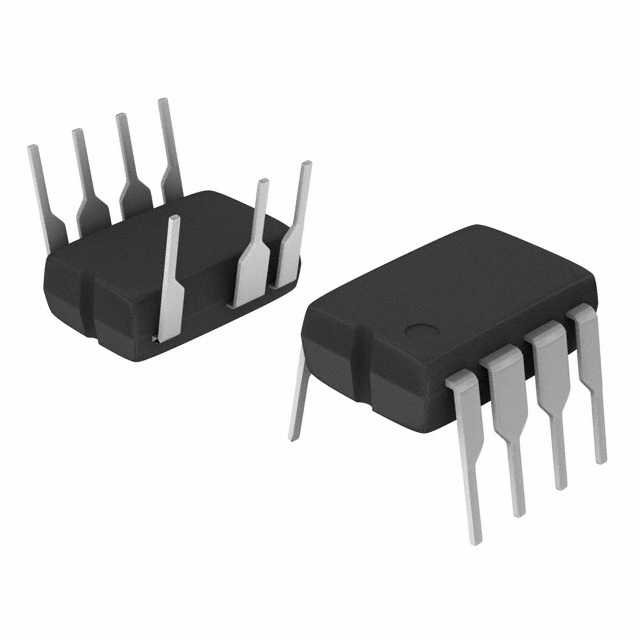

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

NCP1230P100G

ON Semiconductor

Current Mode PWM Controller 18V 800mA 107kHz 7Pin PDIP Tube

Наличие: 202 шт. Гарантия оригинала

Адрес доставки:

Цена: ₽ 28.48

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC57489193

Категория продукта:

Преобразователь AC-DC

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 01.05.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

NCP1230P100G характеристики

Атрибут	Значение атрибута
Номенклатура	NCP1230P100G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC57489193
Жизненный Цикл Продукта	Active
Категория продукта	Преобразователь AC-DC
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	7 Pin
Корпус/Пакет	PDIP-8
Безгалогеновый Статус	Halogen Free
Выходное Напряжение	18 V
Выходной Ток	1 A
Рассеяние Мощности	1250 mW
Время Нарастания	40 ns
Частота Переключения	107 kHz
Топология	Flyback
Рабочий цикл	80 %
Максимальный рабочий цикл	80 %
Время падения	15 ns
Рабочая температура (Макс)	150 ℃
Рассеиваемая Мощность (Макс)	1250 mW
Входное напряжение	8.4V ~ 18V
Длина	10.16 mm
Ширина	6.6 mm
Высота	3.44 mm
Рабочая Температура	-40℃ ~ 125℃ (TJ)
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

Аналоги товара

NCP1230P100G описание продукта

Low-Standby Power High Performance PWM Controller
The NCP1230 represents a major leap towards achieving low standby power in medium−to−high power Switched−Mode Power Supplies such as notebook adapters, off−line battery chargers and
consumer electronics equipment. Housed in a compact 8−pin package (SOIC−8, SOIC−7, or PDIP−7), the NCP1230 contains all needed control functionality to build a rugged and efficient power supply. The NCP1230 is a current mode controller with internal ramp compensation. Among the unique features offered by the NCP1230 is an event management scheme that can disable the front−end PFC circuit during standby, thus reducing the no load power consumption.
Features
•Current−Mode Operation with Internal Ramp Compensation
•Internal High−Voltage Startup Current Source for Loss−Less Startup
•Extremely Low No−Load Standby Power
•Skip−Cycle Capability at Low Peak Currents
•Direct Connection to PFC Controller for Improved No−Load Standby Power
•Internal 2.5 ms Soft−Start
•Internal Leading Edge Blanking
•Latched Primary Overcurrent and Overvoltage Protection
•Short−Circuit Protection Independent of Auxiliary Level
•Internal Frequency Jittering for Improved EMI Signature
•+500 mA/−800 mA Peak Current Drive Capability
•Available in Three Frequency Options: 65 kHz, 100 kHz, and 133 kHz
•Direct Optocoupler Connection
•SPICE Models Available for TRANsient and AC Analysis
•This is a Pb−Free Device
Typical Applications
•High Power AC−DC Adapters for Notebooks, etc.
•Offline Battery Chargers
•Set−Top Boxes Power Supplies, TV, Monitors, etc.

Показывать

NCP1230P100G Даташит PDF

21 страницы, 237 КБ

05/06/2015
