NCL30160DR2G Купить - ON Semiconductor Драйвер LED

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

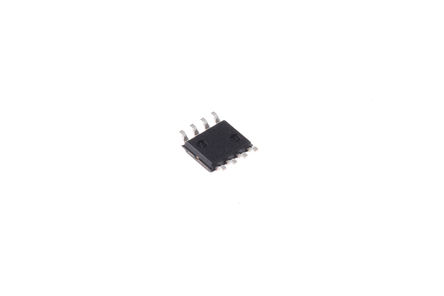

NCL30160DR2G

ON Semiconductor

LED Driver 9V/12V/15V/18V/24V Automotive 8Pin SOIC N T/R

Наличие: 4,935 шт.

Адрес доставки: Москва

Цена: ₽ 55.74

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC2327096

Категория продукта:

Драйвер LED

3D модель

Оплата:

Обновлено 22.04.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

NCL30160DR2G характеристики

Атрибут	Значение атрибута
Номенклатура	NCL30160DR2G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC2327096
Категория продукта	Драйвер LED
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Частота	1.4 MHz
Безгалогеновый Статус	Halogen Free
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	40 V
Выходной Ток	1 A
Количество Стежков	8 Position
Рассеяние Мощности	1.11 W
Частота Переключения	1.4 MHz
Топология	Step-Down
Максимальное входное напряжение	40 V
Входное напряжение (мин)	6.3 V
Выходное напряжение (Макс)	40 V
Выходной ток (Макс)	1 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1110 mW
Напряжение питания	6.3V ~ 40V
Напряжение питания (Макс)	40 V
Напряжение питания (мин)	8 V
Входное напряжение	5 V
Длина	5 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

NCL30160DR2G описание продукта

The NCL30160DR2G is a 1.0A constant-current Buck Regulator for driving high power LEDs. The NFET hysteretic step-down driver operates with an input voltage range from 6.3 to 40V. The hysteretic control gives good power supply rejection and fast response during load transients and PWM dimming to LED arrays of varying number and type. A dedicated PWM input (DIM/EN) enables wide range of pulsed dimming and a high switching frequency up to 1.4MHz allows the use of smaller external components minimizing space. Protection features include resistor-programmed constant LED current, shorted LED protection, under-voltage and thermal shutdown.
Integrated 1.0A/50mR MOSFET
Short LED shutdown protection
No control loop compensation required
Adjustable LED current
Single pin brightness and enable/disable control using PWM
Supports all ceramic-output capacitors and capacitor-less outputs
Thermal shutdown protection
Capable of 100% duty cycle operation
Externally adjustable LED current
Dedicated EN/DIM pin
Ability to use with a wide range of power supplies
High efficiency and high power solution
High switching frequency allows the use of small inductors
Ease of design and minimal external components
Flexibility to design for different types and number of LEDs
Allows easy PWM dimming
Small size and reduced component count
