NB4L339MNG Купить - ON Semiconductor Тактовый амортизатор, драйвер, схема фазовой автоподстройки

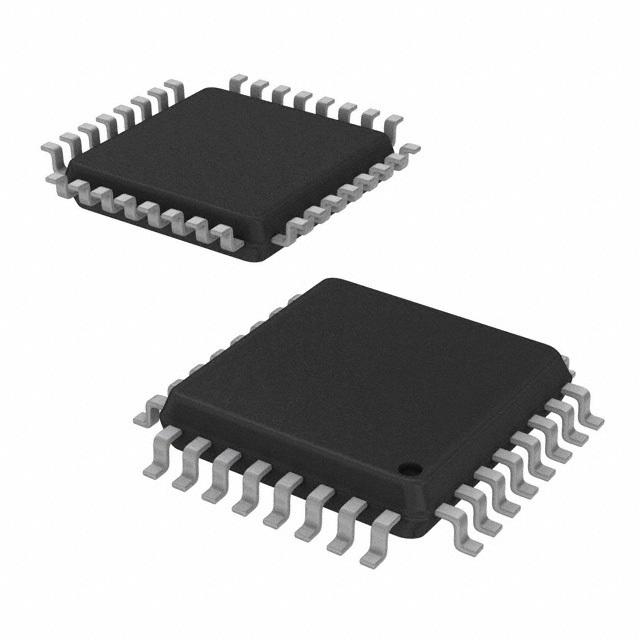

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

NB4L339MNG

ON Semiconductor

Clock Generator IC, 700MHz, 4Outputs, LVPECL, 2.375V to 3.6V, QFN-32

Наличие: 1,338 шт. Гарантия оригинала

Адрес доставки:

Цена: ₽ 1,404.94

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC73316242

Категория продукта:

Тактовый амортизатор, драйвер, схема фазовой автоподстройки

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 28.04.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

NB4L339MNG характеристики

Атрибут	Значение атрибута
Номенклатура	NB4L339MNG
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC73316242
Жизненный Цикл Продукта	Active
Категория продукта	Тактовый амортизатор, драйвер, схема фазовой автоподстройки
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	32 Pin
Корпус/Пакет	QFN-32
Частота	700 MHz
Напряжение Питания (DC)	2.38V (min)
Безгалогеновый Статус	Halogen Free
Количество Выходных Интерфейсов	4 Output
Ток Питания	70.0 mA
Количество Цепей	1 Circuit
Ток Покоя	90 mA
Рабочий цикл	60 %
Максимальный рабочий цикл	60 %
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.375V ~ 3.6V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	2.375 V
Длина	5 mm
Ширина	5 mm
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 85℃
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

Аналоги товара

NB4L339MNG описание продукта

The NB4L339 is a multi-function Clock generator featuring a 2:1 Clock multiplexer front end and simultaneously outputs a selection of four different divide ratios from its four divider blocks; div1, div2, div4 and div8. One divide block has a choice of div1 or div2. The output of each divider block is fanned-out to two identical differential LVPECL copies of the selected clock. All outputs provide standard LVPECL voltage levels when externally terminated with a 50-ohm resistor to VCC - 2 V. The differential Clock inputs incorporate internal 50-ohm termination resistors and will accept LVPECL, CML or LVDS logic levels. The common Output Enable pin (EN) is synchronous so that the internal dividers will only be enabled/disabled when the internal clock is in the LOW state. This avoids any chance of generating a runt clock pulse on the internal clock when the device is enabled/disabled as can happen with an asynchronous control. An internal runt pulse could lead to losing synchronization between the internal divider stages. The internal enable flip-flop is clocked on the falling edge of the input clock. Therefore, all associated specification limits are referenced to the negative edge of the clock input. This device is housed in a 5x5 mm 32 pin QFN package.
Features | | Benefits
---|---|---
| | | | |
0.5 ps Typical RMS Random Clock Period Jitter
| |
Very Low Jitter Clock Output
LVPECL, CML or LVDS Input Compatible
| |
Multi Level Input Interface
0.15 ps Typical RMS Phase Jitter
| |
Low Skew LVPECL Outputs, 15 ps typical
| |

Показывать

NB4L339MNG Даташит PDF

12 страницы, 139 КБ

09/21/2012

просматривать

NB4L339MNG Справочное руководство пользователя

7 страницы, 184 КБ

02/15/2012

просматривать

NB4L339MNG Другие Даташит

8 страницы, 120 КБ

просматривать

NB4L339MNG Другие Даташит

6 страницы, 73 КБ

просматривать

NB4L339MNG Другие Даташит

2 страницы, 171 КБ

04/28/2017

просматривать

NB4L339MNG Чертежные схемы

2 страницы, 57 КБ

10/23/2013

просматривать

NB4L339MNG Примечание по применению

19 страницы, 177 КБ

04/24/2007

просматривать

NB4L339MNG Файл уведомления

2 страницы, 171 КБ

04/28/2017

просматривать
