MC9S12XS128MAA Купить - NXP Микроконтроллер 16

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

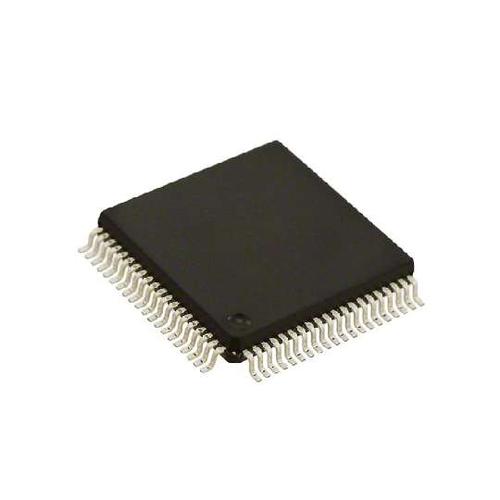

MC9S12XS128MAA

NXP

NXP MC9S12XS128MAA 16Bit Microcontroller, HCS12/S12X, 40MHz, 128KB, 8KB, 80Pins, QFP

Наличие: 899 шт.

Адрес доставки: Москва

Цена: ₽ 493.22

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

NXP

ЧипСити Номер продукта:

CC1494400

Категория продукта:

Микроконтроллер 16

Дата доставки: 5 недель

3D модель

Оплата:

Обновлено 02.04.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MC9S12XS128MAA характеристики

Атрибут	Значение атрибута
Номенклатура	MC9S12XS128MAA
Производитель	NXP
ЧипСити Номер продукта	CC1494400
Категория продукта	Микроконтроллер 16
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	80 Pin
Корпус/Пакет	QFP-80
Частота	40 MHz
Напряжение Питания (DC)	3.13V (min)
Безгалогеновый Статус	Halogen Free
Количество Стежков	80 Position
Тактовая Частота	40.0 MHz
Размер ОЗУ	8 KB
Количество Битов	16 Bit
Размер Флэш-памяти	128 KB
Количество АЦП	1 ADC
Количество входов и выходов	59 Input IO
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	3.13 V
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Unknown
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

MC9S12XS128MAA описание продукта

The MC9S12XS128MAA is a 16-bit Microcontroller based on enhanced HCS12X CPU with CISC architecture operates at a maximum frequency of 40MHz. The device incorporates 128kB internal flash, 8kB internal RAM, 8kB EEPROM, 8-channel 12-bit A/D converter and 59 general-purpose I/O pins. This device also features peripherals like one multi-scalable controller area networks (MSCAN) CAN 2.0 A/B software compatible module, two serial communications interface (SCI) and one serial peripheral interface modules (SPI). The MC9S12XS family retains many of the features of the S12XE family including error correction code (ECC) on flash memory, a separate data flash module for code or data storage, a frequency modulated locked loop (IPLL) that improves the EMC performance and a fast A/D converter.
Upward compatible with S12 instruction set
Enhanced indexed addressing
Access to large data segments independent of PPAGE
Interrupt module (INT)
Module mapping control (MMC)
Debug module
Background debug mode (BDM)
Low power loop control pierce oscillator utilizing a 4MHz to 16MHz crystal
Internally filtered, frequency modulated phase-locked-loop clock generation (IPLL)
Clock and reset generation (CRG)
COP watchdog
Real time interrupt
Clock monitor
Fast wake up from STOP in self clock mode
Standard timer module (TIM) - 8 x 16-bit channels for input capture or output compare
On-chip voltage regulator
Two parallel, linear voltage regulators with bandgap reference
Low-voltage detect (LVD) with low-voltage interrupt (LVI)
Power-on reset (POR) circuit
Low-voltage reset (LVR)

Показывать

MC9S12XS128MAA Даташит PDF

1 страницы, 82 КБ

06/26/2008
