MC9S12DG256CFUE Купить - NXP Микроконтроллер 16

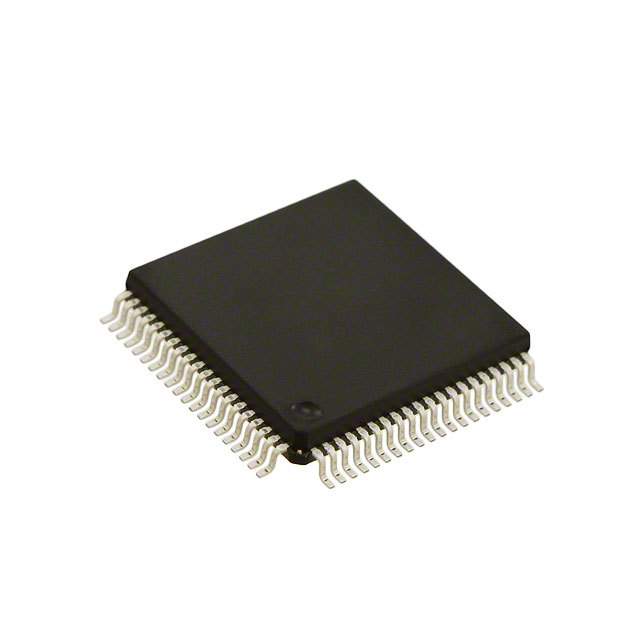

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

MC9S12DG256CFUE

NXP

NXP MC9S12DG256CFUE 16Bit Microcontroller, S12D, 25MHz, 256KB, 12KB, 80Pins, QFP

Наличие: 933 шт.

Адрес доставки: Москва

Цена: ₽ 3,021.62

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

NXP

ЧипСити Номер продукта:

CC34317463

Категория продукта:

Микроконтроллер 16

3D модель

Оплата:

Обновлено 13.08.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MC9S12DG256CFUE характеристики

Атрибут	Значение атрибута
Номенклатура	MC9S12DG256CFUE
Производитель	NXP
ЧипСити Номер продукта	CC34317463
Категория продукта	Микроконтроллер 16
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	80 Pin
Корпус/Пакет	QFP-80
Частота	25 MHz
Напряжение Питания (DC)	2.35V (min)
Безгалогеновый Статус	Halogen Free
Количество Стежков	80 Position
Тактовая Частота	25.0 MHz, 25.0 MHz (max)
Размер ОЗУ	12 KB
Количество Битов	16 Bit
Размер Флэш-памяти	262144 B
Количество I/O Выводов	80 IO
Время Доступа	25.0 µs
Ядерная Архитектура	HCS12
Размер памяти	256000 B
Количество АЦП	2 ADC
Количество входов и выходов	59 Input IO
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.35V ~ 5.25V
Напряжение питания (Макс)	2.75 V
Напряжение питания (мин)	2.35 V
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

MC9S12DG256CFUE описание продукта

The MC9S12DG256CFUE is a 16-bit Microcontroller based on enhanced HCS12 CPU with CISC architecture operates at a maximum frequency of 25MHz. The device incorporates 256kB internal flash, 12kB internal RAM, 4kB EEPROM, 8-channel 10-bit A/D converter and 59 general-purpose I/O pins. This device also features peripherals like one inter-integrated circuit (IIC) bus module, five multi-scalable controller area networks (MSCAN) CAN 2.0 A/B software compatible modules, two serial communications interface (SCI) and three serial peripheral interface modules (SPI). An inter IC (I2C) bus minimizes the need for large numbers of connections between devices and eliminates the need for an address decoder and also provides a simple, efficient method of data exchange between devices.
25MHz Bus operation at 5V for 40ns minimum instruction cycle time
Opcode compatible with the 68HC11 and 68HC12
C-optimized architecture produces extremely compact code
Dedicated serial debug interface
On-chip breakpoints
Real-time in-circuit emulation and debug
Read/write memory and registers while running at full speed
Integrated third-generation flash memory
Clock generation module with phase-lock loop (PLL)
Clock monitor with limp home mode in case of no external clock
Programmable clock frequency
Real-time interrupt
Watchdog timer
8-channel 16-bit Enhanced capture timer
16-bit Modulus down counter
Flexible programmable timer system
Programmable pull-ups/pull-downs
Dual drive capability

Показывать

MC9S12DG256CFUE Даташит PDF

132 страницы, 783 КБ

01/03/2006

просматривать

MC9S12DG256CFUE Даташит PDF

2 страницы, 84 КБ

02/08/2006

просматривать

MC9S12DG256CFUE Даташит PDF

14 страницы, 453 КБ

10/23/2002

просматривать

MC9S12DG256CFUE Справочное руководство пользователя

132 страницы, 827 КБ

01/03/2006

просматривать

MC9S12DG256CFUE Другие Даташит

54 страницы, 650 КБ

06/08/2001

просматривать

MC9S12DG256CFUE Другие Даташит

30 страницы, 303 КБ

11/25/2016

просматривать

MC9S12DG256CFUE Другие Даташит

14 страницы, 267 КБ

06/18/2019

просматривать

MC9S12DG256CFUE Другие Даташит

13 страницы, 324 КБ

05/21/2020

просматривать

MC9S12DG256CFUE Другие Даташит

4 страницы, 228 КБ

02/02/2015

просматривать

MC9S12DG256CFUE Другие Даташит

2 страницы, 112 КБ

03/16/2005

просматривать

MC9S12DG256CFUE Другие Даташит

2 страницы, 373 КБ

просматривать
