MC9S12DG128CFUE Купить - NXP Микроконтроллер 16

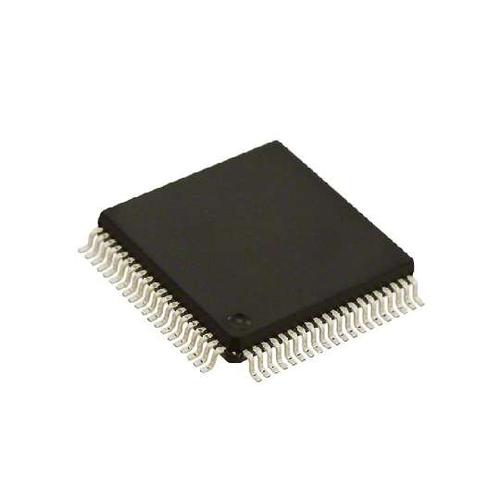

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

MC9S12DG128CFUE

NXP

MCU 16Bit HCS12 CISC 128KB Flash 2.5V/5V 80Pin PQFP Tray

Наличие: 205 шт.

Адрес доставки:

Цена: ₽ 2,802.24

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

NXP

ЧипСити Номер продукта:

CC3048718

Категория продукта:

Микроконтроллер 16

3D модель

Оплата:

Обновлено 10.08.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MC9S12DG128CFUE характеристики

Атрибут	Значение атрибута
Номенклатура	MC9S12DG128CFUE
Производитель	NXP
ЧипСити Номер продукта	CC3048718
Категория продукта	Микроконтроллер 16
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	80 Pin
Корпус/Пакет	QFP-80
Частота	25 MHz
Напряжение Питания (DC)	2.35V (min)
Безгалогеновый Статус	Halogen Free
Количество Стежков	80 Position
Тактовая Частота	25.0 MHz, 25.0 MHz (max)
Размер ОЗУ	8 KB
Количество Битов	16 Bit
Размер Флэш-памяти	128 KB
Количество I/O Выводов	59 IO
Время Доступа	25.0 µs
Ядерная Архитектура	HCS12
Количество АЦП	2 ADC
Количество входов и выходов	59 Input IO
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	2.75 V
Напряжение питания (мин)	2.35 V
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

MC9S12DG128CFUE описание продукта

The MC9S12DG128CFUE is a 16-bit Microcontroller based on enhanced HCS12 CPU with CISC architecture operates at a maximum frequency of 25MHz. The device incorporates 128kB internal flash, 8kB internal RAM, 2kB EEPROM, 8-channel 10-bit A/D converter and 59 general-purpose I/O pins. This device also features peripherals like one inter-integrated circuit (IIC) bus module, three multi-scalable controller area networks (MSCAN) CAN 2.0 A/B software compatible modules, two serial communications interface (SCI) and two serial peripheral interface modules (SPI). An inter IC (I2C) bus minimizes the need for large numbers of connections between devices and eliminates the need for an address decoder and also provides a simple, efficient method of data exchange between devices.
25MHz Bus operation at 5V for 40ns minimum instruction cycle time
Opcode compatible with the 68HC11 and 68HC12
C-optimized architecture produces extremely compact code
Dedicated serial debug interface
On-chip breakpoints
Real-time in-circuit emulation and debug
Read/write memory and registers while running at full speed
Integrated third-generation flash memory
Clock generation module with phase-lock loop (PLL)
Clock monitor with limp home mode in case of no external clock
Programmable clock frequency
Real-time interrupt
Watchdog timer
8-channel 16-bit Enhanced capture timer
16-bit Modulus down counter
Flexible programmable timer system
Programmable pull-ups/pull-downs
Dual drive capability

Показывать

MC9S12DG128CFUE Даташит PDF

2 страницы, 84 КБ

02/08/2006
