MC34063ADR2G Купить - ON Semiconductor Преобразователь DC/DC

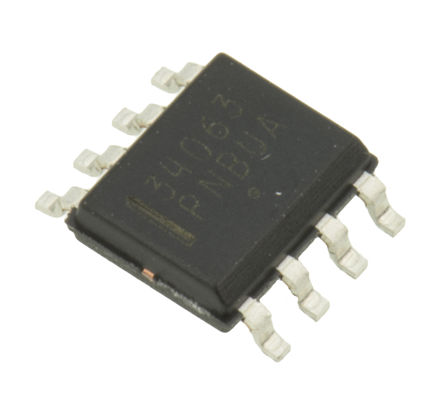

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

MC34063ADR2G

ON Semiconductor

Conv DC-DC 3V to 40V Non-Inv/Inv/Step Up/Step Down Single-Out 1.25V to 40V 1.5A 8Pin SOIC N T/R

Наличие: 4,896 шт.

Адрес доставки: Москва

Цена: ₽ 22.73

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC34354

Категория продукта:

Преобразователь DC/DC

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MC34063ADR2G характеристики

Атрибут	Значение атрибута
Номенклатура	MC34063ADR2G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC34354
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Частота	100 kHz
Напряжение Питания (DC)	40.0V (max)
Рабочее Напряжение	3V ~ 40V
Номинальная Мощность	625 mW
Безгалогеновый Статус	Halogen Free
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	1.25V ~ 40V
Выходной Ток	1.5 A
Количество Каналов	1 Channel
Количество Стежков	8 Position
Частота Переключения	100 kHz
Топология	Step-Up, Step-Down
Максимальное входное напряжение	40 V
Входное напряжение (мин)	3 V
Выходное напряжение (Макс)	40 V
Выходное напряжение (мин)	1.25 V
Выходной ток (Макс)	1.5 A
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Входное напряжение	3V ~ 40V
Длина	5 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	0℃ ~ 70℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

MC34063ADR2G описание продукта

The MC34063A Series is a monolithic control circuit containing the primary functions required for dc-to-dc converters. These Buck Boost Inverting Switching Regulators consist of an internal temperature compensated reference, comparator, controlled duty cycle oscillator with an active current limit circuit, driver and high current output switch. This series was specifically designed to be incorporated in Step down (Buck), Step up (Boost) and Voltage-Inverting applications with a minimum number of external components. Refer to Application Notes AN920A/D and AN954/D for additional design information. The MC33063 is an extended temperature version. The NCV33063 is an extended temp version for automotive.
Features | | Benefits
---|---|---
| | | | |
Operation from 3.0 V to 40 V Input
| |
Wide input voltage range usable for many applications
Low Standby Current
| |
<100uA Collector Off-State Current
Current Limiting
| |
Adjustable current limit provides improved protection
Output Switch Current to 1.5 A
| |
Large 1.5A peak current capability provides up to ~1A of average current output
Output Voltage Adjustable
| |
External resistor divider for various output voltage options
Frequency Operation to 100 kHz
| |
Optimize frequency for size or efficiency
Precision 2% Reference
| |
Accurate system level performance
4x4mm DFN package option
| |
Exposed pad package allows for higher output current and improved thermal performance
**MC34063A = 0 to +70degC******
| |
**MC33063A = -40 to +85degC******
| |
**MC33063AV / NCV33063A = -40 to +125degC******
| |

Показывать

MC34063ADR2G Даташит PDF

15 страницы, 1185 КБ

08/24/2010
