MC14517BDWR2G Купить - ON Semiconductor Регистр сдвига

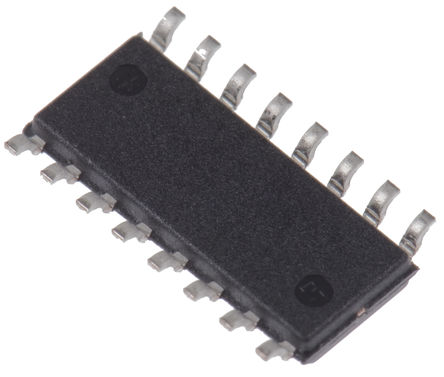

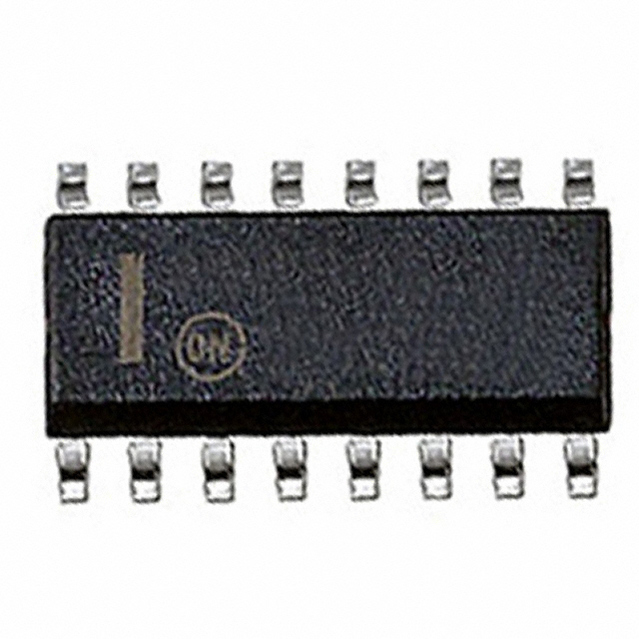

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

MC14517BDWR2G

ON Semiconductor

Shift Register Dual 64Bit Serial to Parallel 16Pin SOIC W T/R

Наличие: 267 шт. Гарантия оригинала

Адрес доставки:

Цена: ₽ 313.27

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC41220529

Категория продукта:

Регистр сдвига

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 01.05.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

MC14517BDWR2G характеристики

Атрибут	Значение атрибута
Номенклатура	MC14517BDWR2G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC41220529
Жизненный Цикл Продукта	Active
Категория продукта	Регистр сдвига
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Безгалогеновый Статус	Halogen Free
Количество Выходных Интерфейсов	4 Output
Количество Стежков	16 Position
Количество Битов	64 Bit
Количество входов	1 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Напряжение питания	3V ~ 18V
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	3 V
Длина	10.45 mm
Ширина	7.6 mm
Высота	2.4 mm
Рабочая Температура	-55℃ ~ 125℃
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

Аналоги товара

MC14517BDWR2G описание продукта

Dual 64-Bit Static Shift Register
The MC14517B dual 64–bit static shift register consists of two identical, independent, 64–bit registers. Each register has separate clock and write enable inputs, as well as outputs at bits 16, 32, 48, and 64. Data at the data input is entered by clocking, regardless of the state of the write
enable input. An output is disabled (open circuited) when the write enable input is high. During this time, data appearing at the data input as well as the 16–bit, 32–bit, and 48–bit taps may be entered into the device by application of a clock pulse. This feature permits the register to be loaded with 64 bits in 16 clock periods, and also permits bus logic to be used. This device is useful in time delay circuits, temporary memory storage circuits, and other serial shift register applications.
•Diode Protection on All Inputs
•Fully Static Operation
•Output Transitions Occur on the Rising Edge of the Clock Pulse
•Exceedingly Slow Input Transition Rates May Be Applied to the Clock Input
•3–State Output at 64th–Bit Allows Use in Bus Logic Applications
•Shift Registers of any Length may be Fully Loaded with 16 Clock Pulses
•Supply Voltage Range = 3.0 Vdc to 18 Vdc
•Capable of Driving Two Low–power TTL Loads or One Low–power Schottky TTL Load Over the Rated Temperature Range

Показывать

MC14517BDWR2G Даташит PDF

5 страницы, 104 КБ

07/24/2014

просматривать

MC14517BDWR2G Даташит PDF

8 страницы, 84 КБ

просматривать

MC14517BDWR2G Даташит PDF

6 страницы, 101 КБ

03/28/2012

просматривать

MC14517BDWR2G Даташит PDF

26 страницы, 405 КБ

06/15/2004

просматривать

MC14517BDWR2G Другие Даташит

6 страницы, 124 КБ

05/27/2013

просматривать

MC14517BDWR2G Другие Даташит

6 страницы, 120 КБ

06/10/2011

просматривать

MC14517BDWR2G Другие Даташит

6 страницы, 91 КБ

06/09/2006

просматривать

MC14517BDWR2G Чертежные схемы

2 страницы, 56 КБ

02/12/2013

просматривать
