MBRB20200CTG

ON Semiconductor

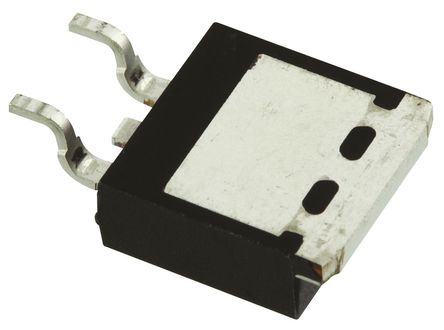

ON Semi MBRB20200CTG, Dual SMT Schottky Diode, Common Cathode, 200V 20A, 3Pin D2PAK

Наличие: 1,208 шт.

Адрес доставки: Москва

Цена: ₽ 200.28

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC6156296

Категория продукта:

Диоды Шоттки

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MBRB20200CTG характеристики

Атрибут	Значение атрибута
Номенклатура	MBRB20200CTG
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC6156296
Категория продукта	Диоды Шоттки
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	3 Pin
Корпус/Пакет	TO-263-3
Номинальное Напряжение (DC)	200 V
Номинальный Ток	20.0 A
Безгалогеновый Статус	Halogen Free
Количество Стежков	3 Position
Напряжение в Прямом Направлении	900mV @10A
Прямой ток	20 A
Максимальный ток перенапряжения (Ifsm)	150 A
Максимальное прямое напряжение (Макс)	1 V
Прямой ток (макс)	20 A
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-65 ℃
Длина	10.29 mm
Ширина	9.65 mm
Высота	4.83 mm
Рабочая Температура	-65℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

MBRB20200CTG описание продукта

The MBRB20200CTG is a Switch-mode Schottky Barrier Rectifier with UL94V-0 epoxy moulded case and all external surfaces corrosion-resistant and terminal leads are readily solderable finish. This device uses the Schottky barrier technology with a platinum barrier metal. This state-of-the-art device is designed for use in high frequency switching power supplies and converters with up to 48V outputs. They block up to 200V and offer improved Schottky performance at frequencies from 250kHz to 5.0MHz.
Low forward voltage drop
Guard ring for stress protection and high dv/dt capability
Dual diode construction - Terminals 1 and 3 must be connected for parallel operation at full rating
2°C/W Junction-to-case thermal resistance
500pF Capacitance
ESD sensitive device, take proper precaution while handling the device.
