MBR120ESFT1G

ON Semiconductor

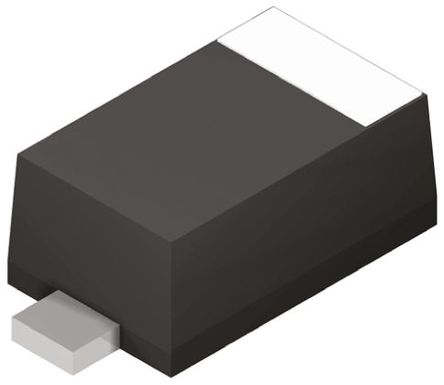

ON Semi MBR120ESFT1G, SMT Schottky Diode, 20V 1A, 2Pin SOD-123FL

Наличие: 1,639 шт.

Адрес доставки: Москва

Цена: ₽ 11.76

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC2319004

Категория продукта:

Диоды Шоттки

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MBR120ESFT1G характеристики

Атрибут	Значение атрибута
Номенклатура	MBR120ESFT1G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC2319004
Категория продукта	Диоды Шоттки
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	2 Pin
Корпус/Пакет	SOD-123-2
Номинальное Напряжение (DC)	20.0 V
Номинальный Ток	1.00 A
Безгалогеновый Статус	Halogen Free
Выходной Ток	≤1.00 A
Количество Стежков	2 Position
Напряжение в Прямом Направлении	530mV @1A
Полярность	Standard
Тепловое Сопротивление	26℃/W (RθJL)
Прямой ток	1 A
Максимальный ток перенапряжения (Ifsm)	40 A
Максимальное прямое напряжение (Макс)	530 mV
Прямой ток (макс)	1 A
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-65 ℃
Длина	2.9 mm
Ширина	1.8 mm
Высота	0.88 mm
Рабочая Температура	-65℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2016/06/20
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

MBR120ESFT1G описание продукта

The MBR120ESFT1G is a surface-mount Schottky Power Rectifier with moulded epoxy case. This device uses the Schottky barrier principle with a large area metal-to-silicon power diode. Ideally suited for low voltage, high frequency rectification or as free-wheeling and polarity protection diodes in surface-mount applications where compact size and weight are critical to the system. This package also provides an easy to work with alternative to leadless 34 package style. Because of its small size, it is ideal for use in portable and battery powered products. Typical applications are AC-DC and DC-DC converters, reverse battery protection and OR-ing of multiple supply voltages and any other application where performance and size are critical.
Cathode band polarity designator
All external surfaces corrosion-resistant
Guard-ring for stress protection
Low-leakage
UL94V-0 Flammability rating
Designed for optimal automated board assembly

Показывать

MBR120ESFT1G Даташит PDF

5 страницы, 106 КБ

05/18/2013
