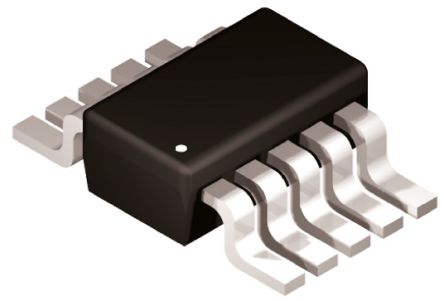

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

MAX668EUB+

Maxim Integrated

Current Mode PWM Controller 28V 1A 100kHz to 500kHz Automotive 10Pin uMAX

Наличие: 1,026 шт.

Адрес доставки: Москва

Цена: ₽ 584.79

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Maxim Integrated

ЧипСити Номер продукта:

CC9535159

Категория продукта:

Преобразователь DC/DC

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MAX668EUB+ характеристики

Атрибут	Значение атрибута
Номенклатура	MAX668EUB+
Производитель	Maxim Integrated
ЧипСити Номер продукта	CC9535159
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	10 Pin
Корпус/Пакет	TFSOP-10
Частота	500 kHz
Напряжение Питания (DC)	1.80V (min)
Рабочее Напряжение	3V ~ 28V
Номинальная Мощность	444 mW
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	28 V
Выходной Ток	1 A
Количество Каналов	1 Channel
Количество Стежков	10 Position
Рассеяние Мощности	444 mW
Ток Покоя	220 µA
Частота Переключения	100kHz ~ 500kHz
Рабочий цикл	94 %
Максимальный рабочий цикл	0.9
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	3V ~ 100V
Напряжение питания (Макс)	28 V
Напряжение питания (мин)	1.8 V
Входное напряжение	3V ~ 28V
Длина	3.05 mm
Ширина	3.05 mm
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

MAX668EUB+ описание продукта

The MAX668EUB+ is a constant-frequency, pulse-width modulating (PWM), current-mode DC-DC Controller is designed for a wide range of DC-DC conversion applications including step-up, SEPIC, flyback and isolated output configurations. Power levels of 20W or more can be controlled with conversion efficiencies of over 90%. The 1.8 to 28V input voltage range supports a wide range of battery and AC-powered inputs. An advanced BiCMOS design features low operating current (220µA), adjustable operating frequency (100 to 500kHz), soft-start and a SYNC input allowing the MAX668 oscillator to be locked to an external clock. DC-DC conversion efficiency is optimized with a low 100mV current-sense voltage as well as with Maxims proprietary Idle Mode™ control scheme. The controller operates in PWM mode at medium and heavy loads for lowest noise and optimum efficiency, then pulses only as needed (with reduced inductor current) to reduce operating current and maximize efficiency under light loads.
Current-mode PWM and idle mode operation
Efficiency over 90%
Adjustable 100kHz to 500kHz oscillator or SYNC input
220µA Quiescent current
Logic-level shutdown
Soft-start

Показывать

MAX668EUB+ Даташит PDF

18 страницы, 574 КБ

02/01/2012
