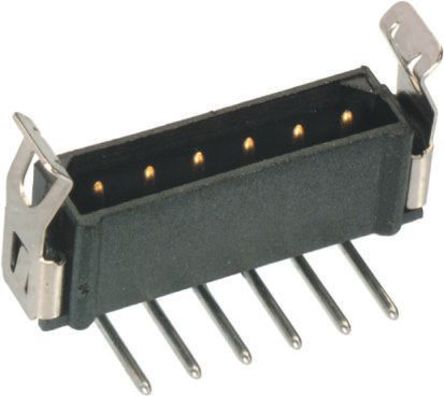

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

Проверка качества компонентов

Лаборатория тестирования электронных компонентов

500 м² CMA-аккредитованная лаборатория

15+ лет опыта в контроле качества

Защита от подделок по стандартам CMA

Лаборатория тестирования электронных компонентов

500 м² CMA-аккредитованная лаборатория

15+ лет опыта в контроле качества

Защита от подделок по стандартам CMA

Лаборатория тестирования электронных компонентов

500 м² CMA-аккредитованная лаборатория

15+ лет опыта в контроле качества

Защита от подделок по стандартам CMA

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Глобальные поставки с
локальной надёжностью

Chipcity принимает
участие в выставке
EXPO ELECTRONICA 2027

13 – 15 АПРЕЛЯ 2027

Москва

M80-8990505

Harwin Plc

HARWIN M80-8990505 Разъем для подключения проводов к плате, 2 мм, 5 контактов, разъем, серия Datamate L-Tek M80, обжимной тип, 1 ряд

Наличие: 286 шт. Гарантия оригинала

Адрес доставки: Москва

Цена: ₽ 170.20

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

Harwin Plc

ЧипСити Номер продукта:

CC54592504

Категория продукта:

Соединители Провод-плат

Дата доставки: 7 дней

Оплата:

Обновлено 09.11.2026, 07:48:07(GMT+3)

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

M80-8990505 характеристики

Атрибут	Значение атрибута
Номенклатура	M80-8990505
Производитель	Harwin Plc
ЧипСити Номер продукта	CC54592504
Жизненный Цикл Продукта	Active
Категория продукта	Соединители Провод-плат
Даташит
Стиль Монтажа	Through Hole
Количество Контактов	5 Contact
Род	Female
Проволочный Калибр	22 AWG
Покрытие Контакта	Gold
Номинальный Ток	3 A
Количество Рядов	1 Row
Класс Огнеопасности	UL 94 V-0
Количество Стежков	5 Position
Количество Циклов Соединения	500 Cycle
Уровень напряжения	120 V
Длина	13.15 mm
Ширина	8.15 mm
Высота	3.45 mm
Цвет	Black
Материал Контакта	Brass
Упаковка	Bulk
Полярность разъема	Female
Промышленное применение	Yes
Медицинское применение	Yes
Аэрокосмическое приложение	Yes
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

Аналоги товара

M80-8990505 описание продукта

Модель M80-8990505 представляет собой комплект из 5-контактного 2-миллиметрового женского разъема для кабелей Datamate L-Tek SIL, оснащенный корпусом и контактами. Большой диаметр отверстия подходит для кабелей 22AWG (с максимальным диаметром изоляции 1,1 мм), запасные контакты M80-0110005. Корпус изготовлен из черного PBT по стандарту UL94V-0, с золотым покрытием и берьево-медным контактом, а также с золотым покрытием на контактной базе и латунным корпусом. Разъем серии M80 имеет прямую ориентацию разъема и тип подключения кабеля (обжимной). Он подходит для соединения с контактами размером 0,5 мм. Разъем предназначен для использования в качестве низковольтного разъема в электронном оборудовании с высокой плотностью размещения. Разъем поляризован для предотвращения несоответствия и может быть оснащен фиксирующим механизмом с помощью шестигранного винта (L-Tek), с возможностью установки на плату или без нее.
* Номинальный ток: 3 А (при 25°C), 2,2 А (при 85°C)
* Номинальный ток: 3 А (при 25°C), 2,2 А (при 85°C)
* Максимальное сопротивление контактов: 20 мОм (начальный уровень), 25 мОм (после условий)
* Минимальное сопротивление изоляции: 1000 мОм (начальный уровень), 100 мОм (после условий)
* Долговечность: 500 циклов

Показывать

M80-8990505 Даташит PDF

1 страницы, 567 КБ

12/18/2006

просматривать

M80-8990505 Даташит PDF

2 страницы, 99 КБ

просматривать

M80-8990505 Другие Даташит

5 страницы, 78 КБ

12/13/2001

просматривать

M80-8990505 Другие Даташит

1 страницы, 71 КБ

02/04/2011

просматривать

M80-8990505 Чертежные схемы

1 страницы, 104 КБ

10/29/2014

просматривать
