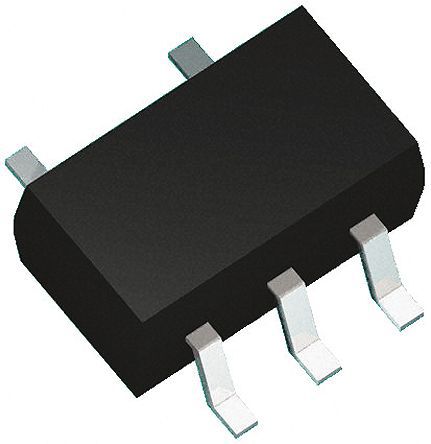

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

M74VHC1GT50DFT1G

ON Semiconductor

Buffer 1CH Non-Inverting CMOS 5Pin SC-70 T/R

Наличие: 38,094 шт.

Адрес доставки: Москва

Цена: ₽ 8.62

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC819591

Категория продукта:

Логический контроллер

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

M74VHC1GT50DFT1G характеристики

Атрибут	Значение атрибута
Номенклатура	M74VHC1GT50DFT1G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC819591
Категория продукта	Логический контроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	SC-70-5
Напряжение Питания (DC)	1.65V (min)
Рабочее Напряжение	1.65V ~ 5.5V
Безгалогеновый Статус	Halogen Free
Количество Выходных Интерфейсов	1 Output
Ток Питания	40 μA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	5 Position
Количество Битов	1 Bit
Рассеяние Мощности	200 mW
Количество входов	1 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	200 mW
Напряжение питания	1.65V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	1.65 V
Длина	2.2 mm
Ширина	1.35 mm
Высота	1 mm
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

M74VHC1GT50DFT1G описание продукта

The M74VHC1GT50DFT1G is a single gate non-inverting Buffer/CMOS Logic Level Shifter fabricated with silicon gate CMOS technology. It achieves high speed operation similar to equivalent Bipolar Schottky TTL while maintaining CMOS low power dissipation. The internal circuit is composed of three stages, including a buffer output which provides high noise immunity and stable output. The device input is compatible with TTL-type input thresholds and the output has a full 5V CMOS level output swing. The input protection circuitry on this device allows overvoltage tolerance on the input, allowing the device to be used as a logic-level translator from 3V CMOS logic to 5V CMOS Logic or from 1.8V CMOS logic to 3V CMOS Logic while operating at the high-voltage power supply. The MC74VHC1GT50 input structure provides protection when voltages up to 7V are applied, regardless of the supply voltage. This allows the buffer to be used to interface high voltage to low voltage circuits.
Power down protection provided on inputs and outputs
Balanced propagation delays
Pin and function compatible with other standard logic families
LSTTL-Compatible inputs
104 FETs and 26 equivalent gates chip complexity
High speed - Propagation delay (tpd) = 3.5ns typical at VCC = 5V
Low power dissipation - ICC = 1µA maximum at TA = 25°C

Показывать

M74VHC1GT50DFT1G Даташит PDF

6 страницы, 78 КБ

10/15/2015
