LP8861QPWPRQ1 Купить - TI Драйвер LED

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

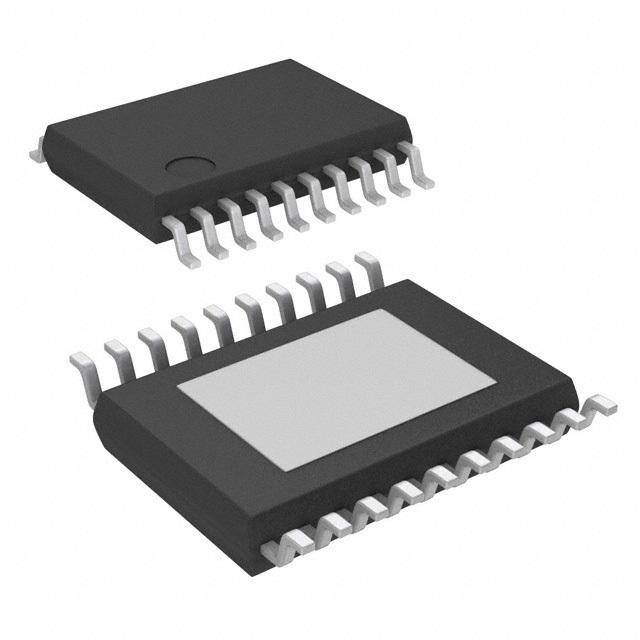

LP8861QPWPRQ1

LED Driver 5V/9V/12V/15V/18V/24V Automotive 20Pin HTSSOP EP T/R

Наличие: 802 шт.

Адрес доставки: Москва

Цена: ₽ 4,124.10

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC10861675

Категория продукта:

Драйвер LED

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LP8861QPWPRQ1 характеристики

Атрибут	Значение атрибута
Номенклатура	LP8861QPWPRQ1
Производитель	TI
ЧипСити Номер продукта	CC10861675
Категория продукта	Драйвер LED
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	HTSSOP-20
Частота	300kHz ~ 2.2MHz
Количество Выходных Интерфейсов	4 Output
Выходное Напряжение	45 V
Выходной Ток	0.105 A
Ток Покоя	5.00 mA
Выходное напряжение (Макс)	48 V
Выходное напряжение (мин)	7 V
Выходной ток (мин)	0.095 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рабочая Температура	-40℃ ~ 125℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

LP8861QPWPRQ1 описание продукта

The LP8861-Q1 is an automotive high-efficiency, low-EMI, easy-to-use LED driver with integrated boost/SEPIC converter. It has four high-precision current sinks that can provide high dimming ratio brightness control with a PWM input signal.
The boost/SEPIC converter has adaptive output voltage control based on the LED current sink headroom voltages. This feature minimizes the power consumption by adjusting the voltage to lowest sufficient level in all conditions. The boost/SEPIC converter supports spread spectrum for switching frequency and an external synchronization with dedicated pin. A wide-range adjustable frequency allows the LP8861-Q1 to avoid disturbance for AM radio band.
The LP8861-Q1 has an option to drive an external p-FET to disconnect the input supply from the system in the event of a fault and reduce inrush current and standby power consumption. The device can reduce LED current based on temperature measured with external NTC sensor to protect LED from overheating and extend LED lifetime.
The input voltage range for the LP8861-Q1 is from 4.5 V to 40 V to support automotive stop/start and load dump condition. The LP8861-Q1 integrates extensive fault detection and protection features.

Показывать

LP8861QPWPRQ1 Даташит PDF

43 страницы, 1213 КБ

01/31/2016

просматривать

LP8861QPWPRQ1 Даташит PDF

48 страницы, 1935 КБ

08/30/2017

просматривать

LP8861QPWPRQ1 Даташит PDF

44 страницы, 1281 КБ

05/27/2016

просматривать

LP8861QPWPRQ1 Даташит PDF

42 страницы, 1247 КБ

06/10/2017

просматривать

LP8861QPWPRQ1 Даташит PDF

43 страницы, 1235 КБ

09/09/2015

просматривать

LP8861QPWPRQ1 Другие Даташит

10 страницы, 715 КБ

просматривать

LP8861QPWPRQ1 Другие Даташит

2 страницы, 76 КБ

05/26/2011

просматривать
