LMZ35003RKGT Купить - TI Преобразователь DC/DC

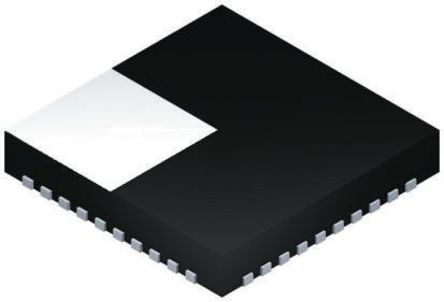

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

LMZ35003RKGT

DC-DC POL Converter, Adjustable, Buck, 1MHz, 7V to 50V in, 2.5V to 15V out, 2.5A, QFN-41

Наличие: 903 шт.

Адрес доставки: Москва

Цена: ₽ 1,657.98

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC10156038

Категория продукта:

Преобразователь DC/DC

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LMZ35003RKGT характеристики

Атрибут	Значение атрибута
Номенклатура	LMZ35003RKGT
Производитель	TI
ЧипСити Номер продукта	CC10156038
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	41 Pin
Корпус/Пакет	QFN-41
Номинальная Мощность	38 W
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	2.5V ~ 15V
Выходной Ток	2.5 A
Количество Стежков	41 Position
Количество Регулируемых Выходов	1 Output
Частота Переключения	1 MHz
Топология	Buck
Максимальное входное напряжение	50 V
Входное напряжение (мин)	7 V
Входное напряжение (макс. Постоянный ток)	50 V
Входное напряжение (мин мин.)	7 v
Выходное напряжение (Макс)	15 V
Выходное напряжение (мин)	2.5 V
Выходной ток (Макс)	2.5 A
Максимальная входная мощность	38 W
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (мин)	7 V
Входное напряжение	7V ~ 50V
Длина	11.15 mm
Ширина	9.15 mm
Высота	2.85 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

LMZ35003RKGT описание продукта

The LMZ35003RKGT is a SIMPLE SWITCHER® 7 to 50V 2.5A wide Vin Power Module that combines a 2.5A DC/DC converter with a shielded inductor and passives into a low profile. This total power solution allows as few as five external components and eliminates the loop compensation and magnetics part selection process. The small 9 x 11 x 2.8mm power module features greater than 90% efficiency and excellent power dissipation capability. The LMZ35003 offers the flexibility and the feature-set of a discrete point-of-load design and is ideal for powering a wide range of ICs and systems.
Complete integrated power solution allows small footprint, low-profile design
Synchronizes to an external clock
Adjustable slow-start
Output voltage sequencing and tracking
Power good output
Programmable under-voltage lockout (UVLO)
Output over-current protection
Over-temperature protection
Pre-bias output start-up
Meets EN55022 Class B emissions
Integrated shielded inductor
Green product and no Sb/Br
ESD sensitive device, take proper precaution while handling the device.
