LMC555CMX Купить - TI Деталь тактового сигнала

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

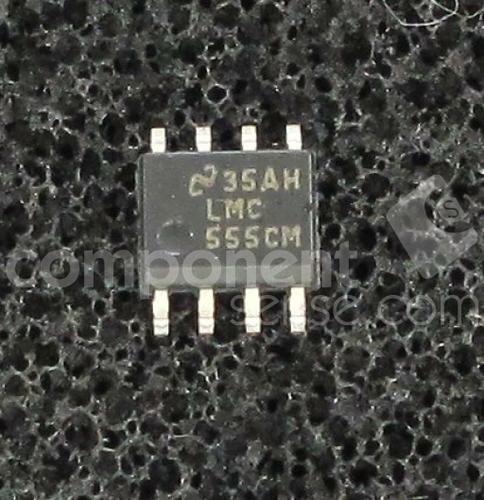

LMC555CMX

World’s smallest 555 timer with low power, high accuracy and a Fmax of 3MHz 8-SOIC -40℃ to 85℃

Наличие: 1,047 шт.

Адрес доставки: Москва

Цена: ₽ 53.31

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC23117784

Категория продукта:

Деталь тактового сигнала

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LMC555CMX характеристики

Атрибут	Значение атрибута
Номенклатура	LMC555CMX
Производитель	TI
ЧипСити Номер продукта	CC23117784
Категория продукта	Деталь тактового сигнала
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Частота	3 MHz
Напряжение Питания (DC)	15.0V (max)
Ток Питания	150 µA
Рассеяние Мощности	740 mW
Ток Покоя	50.0 µA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	740 mW
Напряжение питания	1.5V ~ 15V
Длина	4.9 mm
Ширина	3.9 mm
Высота	1.45 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

LMC555CMX описание продукта

Description
The LMC555 device is a CMOS version of the industry standard 555 series general-purpose timers. In addition to the standard package (SOIC, VSSSOP, and PDIP) the LMC555 is also available in a chipsized package (8-bump DSBGA) using TI"s DSBGA package technology.
Features
• Industry"s Fastest Astable Frequency of 3 MHz
• Available in Industry"s Smallest 8-Bump DSBGA Package (1.43mm × 1.41mm)
• Less Than 1 mW Typical Power Dissipation at 5 V Supply
• 1.5 V Supply Operating Voltage Ensured
• Output Fully Compatible With TTL and CMOS Logic at 5 V Supply
• Tested to −10 mA, 50 mA Output Current Levels
• Reduced Supply Current Spikes During Output Transitions
• Extremely Low Reset, Trigger, and Threshold Currents
• Excellent Temperature Stability
• Pin-for-Pin Compatible With 555 Series of Timers
Applications
• Precision Timing
• Pulse Generation
• Sequential Timing
• Time Delay Generation
• Pulse Width Modulation
• Pulse Position Modulation
• Linear Ramp Generators
