LM78S40CN Купить - TI Чип стабилизации напряжения

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

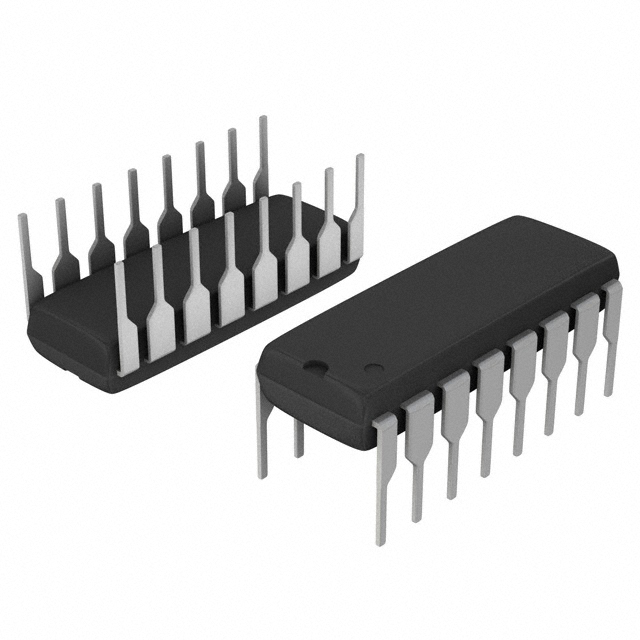

LM78S40CN

Conv DC-DC 2.5V to 40V Step Down Single-Out 1.25V to 40V 1.5A 16Pin PDIP Tube

Наличие: 1,859 шт.

Адрес доставки: Москва

Цена: ₽ 134.39

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC87534617

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 01.08.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LM78S40CN характеристики

Атрибут	Значение атрибута
Номенклатура	LM78S40CN
Производитель	TI
ЧипСити Номер продукта	CC87534617
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	DIP-16
Напряжение Питания (DC)	40.0V (max)
Номинальный Ток	1.50 A
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	1.25V ~ 40V
Выходной Ток	1.5 A
Количество Стежков	16 Position
Количество Регулируемых Выходов	1 Output
Частота Переключения	100 kHz
Топология	Buck, Boost
Максимальное входное напряжение	40 V
Входное напряжение (мин)	2.5 V
Выходное напряжение (Макс)	40 V
Выходное напряжение (мин)	2.5 V
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания	2.5 V
Входное напряжение	2.5V ~ 40V
Рабочая Температура	0℃ ~ 70℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

LM78S40CN описание продукта

The LM78S40CN is an universal Switching Regulator Subsystem consists of all the active building blocks necessary for switching regulator systems. The device consists of a temperature compensated voltage reference, a duty-cycle controllable oscillator with an active current limit circuit, an error amplifier, high current, high voltage output switch, a power diode and an uncommitted operational amplifier. The device can drive external NPN or PNP transistors when currents in excess of 1.5A or voltages in excess of 40V are required. The device can be used for step-down, step-up or inverting switching regulators as well as for series pass regulators. It features wide supply voltage range, low standby power dissipation, high efficiency and low drift. It is useful for any stand-alone, low part count switching system and works extremely well in battery operated systems.
Step-up, step-down or inverting switching regulators
Peak currents to 1.5A without external transistors
Low standby current drain
80dB Line and load regulation
High gain, high current, independent op-amp
Pulse width modulation with no double pulsing

Показывать

LM78S40CN Даташит PDF

14 страницы, 339 КБ

10/16/2015

просматривать

LM78S40CN Даташит PDF

12 страницы, 330 КБ

12/08/2011

просматривать

LM78S40CN Даташит PDF

14 страницы, 339 КБ

05/30/2015

просматривать

LM78S40CN Даташит PDF

10 страницы, 290 КБ

05/01/1998

просматривать

LM78S40CN Другие Даташит

9 страницы, 305 КБ

05/01/1998

просматривать

LM78S40CN Файл уведомления

12 страницы, 305 КБ

04/08/2015

просматривать
