LM5160QPWPRQ1

Conv DC-DC 4.5V to 65V Step Down Single-Out 2V to 60V 1.5A Automotive 14Pin HTSSOP EP T/R

Наличие: 163 шт.

Адрес доставки: Москва

Цена: ₽ 961.85

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC9394745

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LM5160QPWPRQ1 характеристики

Атрибут	Значение атрибута
Номенклатура	LM5160QPWPRQ1
Производитель	TI
ЧипСити Номер продукта	CC9394745
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	14 Pin

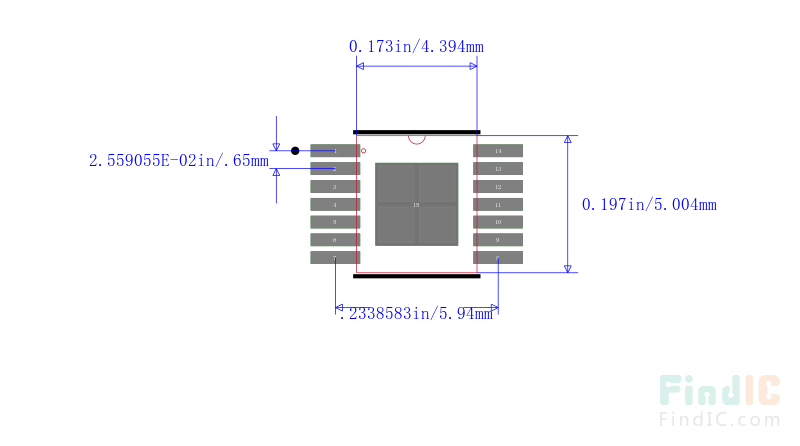

Корпус/Пакет	TSSOP-14
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	2V ~ 60V
Выходной Ток	1.5 A
Ток Покоя	2.30 mA
Количество Регулируемых Выходов	1 Output
Топология	Buck
Максимальное входное напряжение	65 V
Входное напряжение (мин)	4.5 V
Выходное напряжение (Макс)	60 V
Выходное напряжение (мин)	2 V
Выходной ток (Макс)	1.5 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

LM5160QPWPRQ1 описание продукта

The LM5160 family is a 65-V, 1.5-A synchronous step-down converter with integrated high-side and low-side MOSFETs. The constant-on-time control scheme requires no loop compensation and supports high step-down ratios with fast transient response. An internal feedback amplifier maintains ±1% output voltage regulation over the entire operating temperature range. The on-time varies inversely with input voltage resulting in nearly constant switching frequency. Peak and valley current limit circuits protect against overload conditions. The under-voltage lockout (EN/UVLO) circuit provides independently adjustable input under-voltage threshold and hysteresis. The LM5160 is programmed through the FPWM pin to operate in continuous conduction mode (CCM) from no load to full load or to automatically switch to discontinuous conduction mode (DCM) at light load for higher efficiency. Forced CCM operation supports multiple output and isolated Fly-Buck applications using a coupled inductor.

Показывать

LM5160QPWPRQ1 Даташит PDF

33 страницы, 1787 КБ

просматривать
