LM5010AMH Купить - TI Преобразователь DC/DC

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

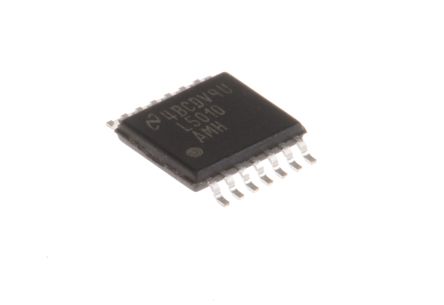

LM5010AMH

Conv DC-DC 6V to 75V Step Down Single-Out 2.5V to 70V 1A 14Pin HTSSOP EP Rail

Наличие: 523 шт.

Адрес доставки: Москва

Цена: ₽ 203.81

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC83515533

Категория продукта:

Преобразователь DC/DC

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LM5010AMH характеристики

Атрибут	Значение атрибута
Номенклатура	LM5010AMH
Производитель	TI
ЧипСити Номер продукта	CC83515533
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	14 Pin
Корпус/Пакет	TSSOP-14
Частота	1.00 MHz
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	2.5V ~ 70V
Выходной Ток	1 A
Количество Стежков	14 Position
Частота Переключения	1 MHz
Топология	Buck
Максимальное входное напряжение	75 V
Входное напряжение (мин)	6 V
Выходное напряжение (Макс)	70 V
Выходное напряжение (мин)	2.5 V
Выходной ток (Макс)	1 A
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Длина	5 mm
Ширина	4.4 mm
Высота	0.9 mm
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

LM5010AMH описание продукта

The LM5010AMH is a 1A Non-synchronous Constant On-time Buck Regulator with the input operating range extended to 6V minimum. The LM5010A features all the functions needed to implement an efficient, buck regulator capable of supplying in excess of 1A load current. This high voltage regulator integrates an N-channel buck switch. The constant on-time regulation scheme requires no loop compensation resulting in fast load transient response and simplified circuit implementation. The operating frequency remains constant with line and load variations due to the inverse relationship between the input voltage and the on-time. The valley current limit detection is set at 1.25A. Additional features include VCC under-voltage lock-out, thermal shutdown, gate drive under-voltage lock-out and maximum duty cycle limiter.
Integrated 80V N-channel buck switch
Integrated high voltage bias regulator
No loop compensation required
Ultra-fast transient response
Nearly constant operating frequency with line and load variations
Adjustable output voltage
±2% Feedback reference
Programmable soft-start
Thermal shutdown
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
