LM5008MM Купить - TI Преобразователь DC/DC

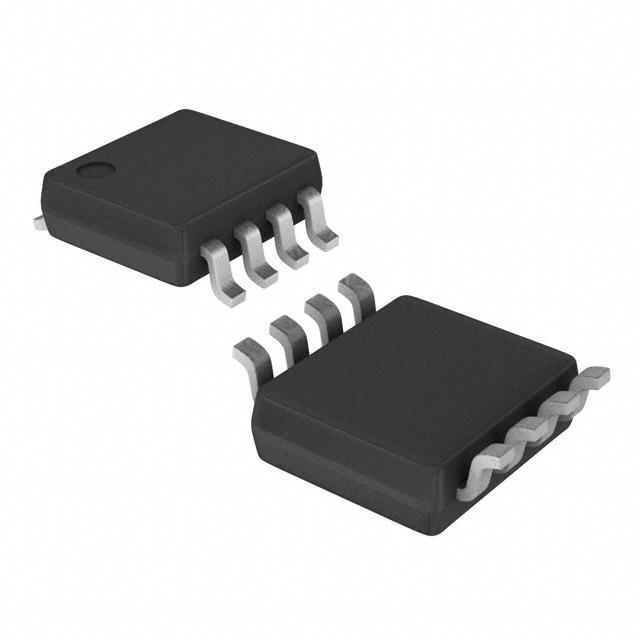

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

LM5008MM

Conv DC-DC 9.5V to 95V Step Down Single-Out 2.5V to 75V 0.35A 8Pin VSSOP T/R

Наличие: 1,250 шт.

Адрес доставки: Москва

Цена: ₽ 478.18

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC8635058

Категория продукта:

Преобразователь DC/DC

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LM5008MM характеристики

Атрибут	Значение атрибута
Номенклатура	LM5008MM
Производитель	TI
ЧипСити Номер продукта	CC8635058
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	MSOP-8
Частота	600 kHz
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	2.5V ~ 75V
Выходной Ток	350 mA
Количество Каналов	1 Channel
Количество Стежков	8 Position
Ток Покоя	485 µA
Количество Регулируемых Выходов	1 Output
Частота Переключения	600 kHz
Топология	Buck
Максимальное входное напряжение	95 V
Входное напряжение (мин)	9.5 V
Выходное напряжение (Макс)	75 V
Выходное напряжение (мин)	2.5 V
Выходной ток (Макс)	0.35 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	95 V
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

LM5008MM описание продукта

The LM5008MM is a 350mA Non-synchronous Constant On-time Buck Regulator features all of the functions needed to implement an efficient buck bias regulator. This high voltage regulator contains a 100V N-channel buck switch. The regulator is based on a hysteretic control scheme using an ON time inversely proportional to VIN. This feature allows the operating frequency to remain relatively constant. The hysteretic control requires no loop compensation. An intelligent current limit is implemented with forced OFF time, which is inversely proportional to Vout. This scheme ensures short circuit protection while providing minimum fold-back. Other protection features include thermal shutdown, VCC under-voltage lockout, gate drive under-voltage lockout and maximum duty cycle limiter.
Integrated 100V N-channel buck switch
Internal VCC regulator
No loop compensation required
Ultra-fast transient response
On time varies inversely with line voltage
Operating frequency remains constant with varying line voltage and load current
Adjustable output voltage
Highly efficient operation
Precision internal reference
Low bias current
Intelligent current limit protection
Thermal shutdown
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
