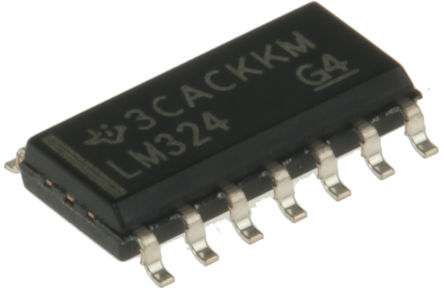

LM324D

Operational Amplifier, Quad, 4 Amplifier, 1.2MHz, 0.5V/µs, 3V to 32V, ± 1.5V to ± 16V, SOIC

Наличие: 8,864 шт.

Адрес доставки: Москва

Цена: ₽ 53.31

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC39650

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LM324D характеристики

Атрибут	Значение атрибута
Номенклатура	LM324D
Производитель	TI
ЧипСити Номер продукта	CC39650
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	14 Pin
Корпус/Пакет	SOIC-14
Ток Питания	1.4 mA
Количество Цепей	4 Circuit
Количество Каналов	4 Channel
Количество Стежков	14 Position
Коэффициент Ослабления Синфазного Сигнала	65dB ~ 80dB
Входной Дрейф Смещения	7.00 µV/K
Ширина Ленты	1.2 MHz
Скорость Нарастания	500 mV/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	1.2 MHz
Входное Напряжение Смещения	3 mV
Входной Ток Смещения	20 nA
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Gain Bandwidth	1.2 MHz
Минимальный диапазон CMRR	65 dB
Напряжение питания (Макс)	32 V
Напряжение питания (мин)	3 V
Длина	8.65 mm
Ширина	3.91 mm
Высота	1.58 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
	Показывать Просмотр аналоги замена

LM324D описание продукта

The LM324D is a four independent high-gain frequency-compensated Operational Amplifier IC, designed specifically to operate from a single supply or split supply over a wide range of voltages.
0.8mA Typical Low Supply-current Drain Independent of Supply Voltage
Common-mode Input Voltage Range Includes Ground, Allowing Direct Sensing Near Ground
3mV Typical, 2mV Typical A Versions Input Offset Voltage
2nA Typical Input Offset Current
20nA Typical, 15nA Typical A Versions Input Bias Current
100V/mV Typical Open-loop Differential Voltage Amplification
Internal Frequency Compensation
On Products Compliant to MIL-PRF-38535
All parameters are tested unless otherwise noted
Device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
