LM2902M Купить - TI Операционный усилитель

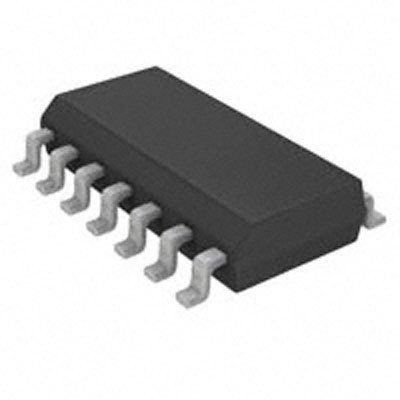

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

LM2902M

TEXAS INSTRUMENTS LM2902M Operational Amplifier, Quad, 4 Amplifier, 1MHz, 0.5V/µs, ± 1.5V to ± 13V, SOIC, 14Pins

Наличие: 1,212 шт.

Адрес доставки: Москва

Цена: ₽ 134.12

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC5360519

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LM2902M характеристики

Атрибут	Значение атрибута
Номенклатура	LM2902M
Производитель	TI
ЧипСити Номер продукта	CC5360519
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	14 Pin
Корпус/Пакет	SOIC-14
Напряжение Питания (DC)	5.00 V
Выходной Ток	40mA @15V
Ток Питания	1.5 mA
Количество Цепей	4 Circuit
Количество Каналов	4 Channel
Количество Стежков	14 Position
Рассеяние Мощности	0.8 W
Коэффициент Ослабления Синфазного Сигнала	50 dB
Входной Дрейф Смещения	7.00 µV/K
Ширина Ленты	1 MHz
Скорость Нарастания	500 mV/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	1 MHz
Входное Напряжение Смещения	2 mV
Входной Ток Смещения	45 nA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Gain Bandwidth	1 MHz
Рассеиваемая Мощность (Макс)	800 mW
Минимальный диапазон CMRR	50 dB
Напряжение питания	3V ~ 26V
Напряжение питания (Макс)	32 V
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

LM2902M описание продукта

The LM2902M is a quad low power high-gain internally frequency compensated Operational Amplifier designed to operate from a single power supply over a wide range of voltages. Operation from split-power supplies is also possible and the low-power supply current drain is independent of the magnitude of the power supply voltage. Application areas include transducer amplifiers, DC gain blocks and all the conventional op amp circuits which now can be more easily implemented in single power supply systems.
Internally frequency compensated for unity gain
Input common-mode voltage range includes ground
Differential input voltage range equal to the power supply voltage
Large output voltage swing 0 to V+ -1.5V
Allows direct sensing near GND and VOUT also goes to GND
Compatible with all forms of logic
Power drain suitable for battery operation
In the linear mode the input common-mode, voltage range includes ground and the output voltage
Can swing to ground, even though operated from only a single power supply voltage
Unity gain cross frequency is temperature compensated
Input bias current is also temperature compensated
100dB Large DC voltage gain
700µA Very low supply current drain
45nA Low input biasing current (temperature compensated)
2mV Low input offset voltage
5nA Low input offset current
