L6472HTR Купить - ST Microelectronics Драйвер электродвигателя

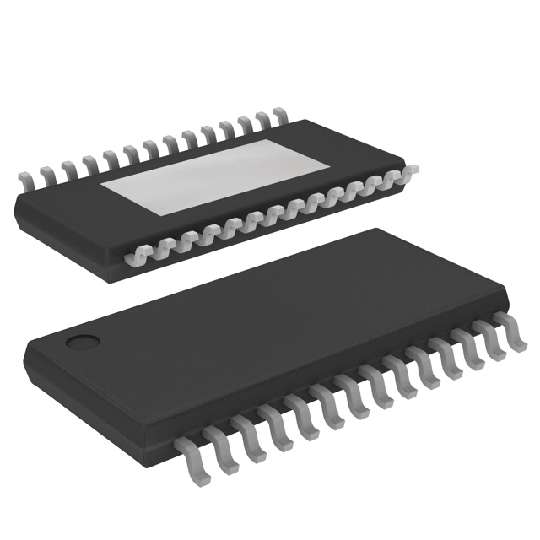

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

L6472HTR

ST Microelectronics

Specifications: Family: PMIC - Motor and Fan Controllers, Drivers ; Series: dSPIN ; Applications: Stepper Motor Driver, 2 Phase ; Evaluation Tools: Available ; Number of Outputs: 1 ; Current - Output: 3A ; Voltage - Load: 8V ~ 45V ; Voltage - Suppl

Наличие: 1,060 шт.

Адрес доставки: Москва

Цена: ₽ 910.89

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC2099587

Категория продукта:

Драйвер электродвигателя

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

L6472HTR характеристики

Атрибут	Значение атрибута
Номенклатура	L6472HTR
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC2099587
Категория продукта	Драйвер электродвигателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	28 Pin
Корпус/Пакет	HTSSOP-28
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	45 V
Выходной Ток	3 A
Количество Стежков	28 Position
Рассеяние Мощности	5000 mW
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	5000 mW
Напряжение питания	3.3V, 5V
Напряжение питания (Макс)	3.3 V
Рабочая Температура	-40℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

L6472HTR описание продукта

The L6472 device, realized in analog mixed signal technology, is an advanced fully integrated solution suitable for driving two-phase bipolar stepper motors with microstepping. It integrates a dual low RDS(on)DMOS full bridge with all of the power switches equipped with an accurate on-chip current sensing circuitry suitable for non dissipative current control and overcurrent protection. Thanks to a new current control, a 1/16 microstepping is achieved through an adaptive decay mode which outperforms traditional implementations. The digital control core can generate user defined motion profiles with acceleration, deceleration, speed or target position, easily programmed through a dedicated register set.
All application commands and data registers, including those used to set analog values (i.e.: current control value, current protection trip point, deadtime, etc.) are sent through a standard 5-Mbit/s SPI.
A very rich set of protections (thermal, low bus voltage, overcurrent) makes the L6472 device “bullet proof”, as required by the most demanding motor control applications.
**Key Features**
Operating voltage: 8 - 45 V
7.0 A output peak current (3.0 A r.m.s. )
Low RDS(on) power MOSFETs
Programmable speed profile
Programmable power MOSFET slew rate
Up to 1/16 microstepping
Predictive current control with adaptive decay
Non dissipative current sensing
SPI interface
Low quiescent and standby currents
Programmable non dissipative overcurrent protection on all power MOSFETs
Two levels of overtemperature protection

Показывать

L6472HTR Даташит PDF

70 страницы, 1262 КБ

02/21/2013
