L6225D Купить - ST Microelectronics Драйвер электродвигателя

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

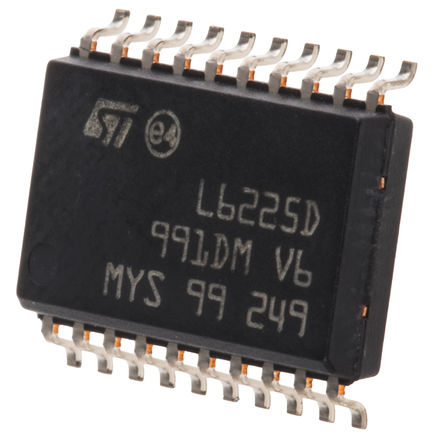

L6225D

ST Microelectronics

STMICROELECTRONICS L6225D Motor Controller, Dual, DMOS, 8V to 52V supply, 52V/1.4A/2Outputs, SOIC-20

Наличие: 785 шт.

Адрес доставки: Москва

Цена: ₽ 428.79

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC8068163

Категория продукта:

Драйвер электродвигателя

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

L6225D характеристики

Атрибут	Значение атрибута
Номенклатура	L6225D
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC8068163
Категория продукта	Драйвер электродвигателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	SOIC-20
Напряжение Питания (DC)	52.0V (max)
Количество Выходных Интерфейсов	2 Output
Выходное Напряжение	52 V
Выходной Ток	1.4 A
Количество Каналов	2 Channel
Количество Стежков	20 Position
Время Нарастания	250 ns
Частота Переключения	100 kHz
Время падения	250 ns
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	8V ~ 52V
Напряжение питания (Макс)	52 V
Напряжение питания (мин)	8 V
Длина	13 mm
Ширина	7.6 mm
Высота	2.35 mm
Рабочая Температура	-25℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

L6225D описание продукта

The L6225D is a DMOS Dual Full-bridge Driver for motor control applications, realized in MultiPower-BCD technology, which combines isolated DMOS power transistors with CMOS and bi-polar circuits on the same chip. This device features a non-dissipative protection of the high side PowerMOSFETs and thermal shutdown.
Non-dissipative over-current protection
Paralleled operation
Cross conduction protection
Integrated fast free wheeling diodes
ESD sensitive device, take proper precaution while handling the device.

Показывать

L6225D Даташит PDF

20 страницы, 384 КБ

09/03/2003
