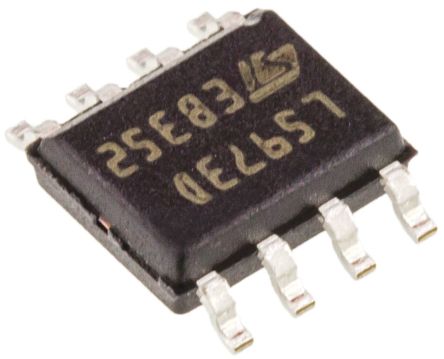

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

L5973D

ST Microelectronics

Conv DC-DC 4V to 36V Step Down Single-Out 1.235V to 35V 2A 8Pin HSOP EP Tube

Наличие: 5,396 шт.

Адрес доставки: Москва

Цена: ₽ 144.24

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC191559

Категория продукта:

Преобразователь DC/DC

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

L5973D характеристики

Атрибут	Значение атрибута
Номенклатура	L5973D
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC191559
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	HSOP-8
Частота	250 kHz
Напряжение Питания (DC)	36.0V (max)
Рабочее Напряжение	4.4V ~ 36V
Номинальная Мощность	2.25 W
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	1.235V ~ 35V
Выходной Ток	2.5 A
Количество Каналов	1 Channel
Количество Стежков	8 Position
Ток Покоя	2.5 mA
Частота Переключения	275 kHz
Максимальное входное напряжение	36 V
Входное напряжение (мин)	4 V
Выходное напряжение (Макс)	35 V
Выходное напряжение (мин)	1.235 V
Выходной ток (Макс)	2 A
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	4 V
Входное напряжение	36 V
Длина	5 mm
Ширина	4 mm
Высота	1.65 mm
Рабочая Температура	-40℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

L5973D описание продукта

The L5973D is a step down monolithic power switching regulator with a minimum switch current limit of 2.5A so it is able to deliver more than 2A DC current to the load depending on the application conditions. The output voltage can be set from 1.235V to 35V. The high current level is also achieved thanks to an SO8 package with exposed frame, that allows to reduce the Rth(j-amb) down to approximately 40°C/W. The device uses an internal P-channel D-MOS transistor (with a typical Rdson of 250 mR) as switching element to minimise the size of the external components. An internal oscillator fixes the switching frequency at 250kHz.
2.5A internal switch
3.3V/(±2%) reference voltage
Output voltage adjustable from 1.235V to 35V
Low dropout operation: 100% duty cycle
250kHz internally fixed frequency
Voltage feed-forward
Zero load current operation
Internal current limiting
Inhibit for zero current consumption
Synchronisation
Protection against feedback disconnection
Thermal shutdown
