L5150GJ Купить - ST Microelectronics Чип стабилизации напряжения

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

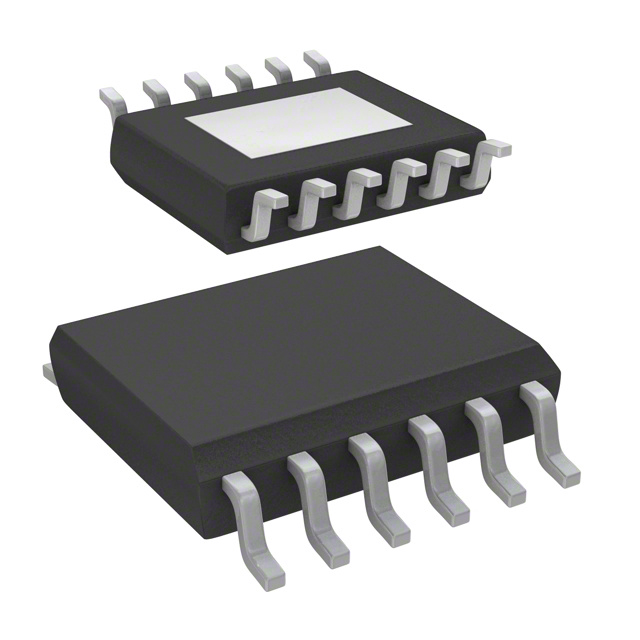

L5150GJ

ST Microelectronics

LDO Regulator Pos 5V 0.15A 12Pin PowerSSO Tube

Наличие: 1,030 шт.

Адрес доставки: Москва

Цена: ₽ 56.56

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC209883965

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

L5150GJ характеристики

Атрибут	Значение атрибута
Номенклатура	L5150GJ
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC209883965
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	12 Pin
Корпус/Пакет	PowerSSO-12
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	5 V
Выходной Ток	150 mA
Ток Покоя	0.055 mA
Максимальное входное напряжение	31 V
Входное напряжение (мин)	5.6 V
Выходной ток (Макс)	0.15 A
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
точность	±2 %
Входное напряжение	5.6V ~ 40V
Рабочая Температура	-40℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

L5150GJ описание продукта

L5150GJ is a low dropout linear regulator with microprocessor control functions such as power on reset, low voltage reset, early warning, on/off control. Typical quiescent current is 55 μA in very low output current mode and enabled regulator. It drops to 5 μA with not enabled regulator.
On chip trimming results in high output voltage accuracy (2%). Accuracy is kept over wide temperature range, line and load variation. Early warning circuit monitors the input voltage and compares it with an internal voltage reference.
Output voltage reset threshold can be adjusted down to 3.5 V by means of an external voltage divider.
The maximum input voltage is 40 V. The max output current is internally limited. Internal temperature protection disables the voltage regulator output. In addition, only low-value ceramic capacitor on output is required for stability.
**Key Features**
Operating DC supply voltage range5.6 V to 40 V
Low dropout voltage
Low quiescent current consumption
Precision output voltage 5 V +/- 2%
Reset circuit sensing the output voltage
Programmable reset pulse delay with external capacitor
Adjustable reset threshold
Early warning
Very wide stability range with low value output capacitor
Thermal shutdown and short-circuit protection
Wide temperature range (Tj = -40 °C to 150 °C)
Enable input for enabling / disabling the voltage regulator

Показывать

L5150GJ Даташит PDF

29 страницы, 844 КБ

06/03/2015

просматривать

L5150GJ Даташит PDF

30 страницы, 749 КБ

05/29/2016

просматривать

L5150GJ Даташит PDF

30 страницы, 496 КБ

03/05/2015

просматривать

L5150GJ Справочное руководство пользователя

28 страницы, 3465 КБ

02/17/2017

просматривать

L5150GJ Другие Даташит

4 страницы, 802 КБ

11/03/2014

просматривать

L5150GJ Примечание по применению

10 страницы, 526 КБ

11/26/1997

просматривать
