L4977A Купить - ST Microelectronics Преобразователь DC/DC

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

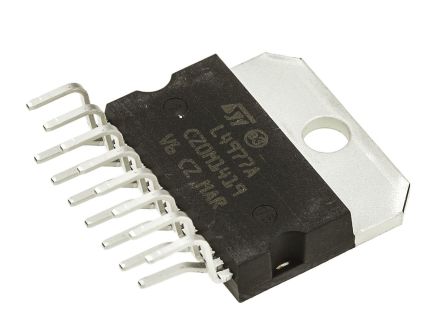

L4977A

ST Microelectronics

Conv DC-DC 15V to 50V Step Down Single-Out 5.1V to 40V 7A 15Pin(15+Tab) MULTIWATT V

Наличие: 514 шт.

Адрес доставки: Москва

Цена: ₽ 725.71

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC5544404

Категория продукта:

Преобразователь DC/DC

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

L4977A характеристики

Атрибут	Значение атрибута
Номенклатура	L4977A
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC5544404
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	15 Pin
Корпус/Пакет	Multiwatt-15
Напряжение Питания (DC)	50.0V (max)
Рабочее Напряжение	15V ~ 50V
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	5.1V ~ 40V
Выходной Ток	7 A
Количество Каналов	1 Channel
Выходная Мощность	30 W
Частота Переключения	200kHz ~ 500kHz
Топология	Buck
Максимальное входное напряжение	50 V
Входное напряжение (мин)	15 V
Выходное напряжение (Макс)	40 V
Выходное напряжение (мин)	5.1 V
Выходной ток (Макс)	7 A
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	15 V
Входное напряжение	15V ~ 50V
Длина	19.6 mm
Ширина	5 mm
Высота	10.7 mm
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

L4977A описание продукта

DESCRIPTION
The L4977A is a stepdown monolithic power switching regulator delivering 7A at a voltage variable from 5.1 to 40V.
Realized with BCD mixed technology, the device uses a DMOS output transistor to obtain very high efficiency and very fast switching times. Features of the L4977A include reset and power fail for microprocessors, feed forward line regulation, soft start, limiting current and thermal protection. The device is mounted in a 15-lead multiwatt plastic power package and requires few external components. Efficient operation at switching frequencies up to 500KHz allows reduction in the size and cost of external filter components.
■ 7A OUTPUT CURRENT
■ 5.1V TO 40V OUTPUT VOLTAGE RANGE
■ 0 TO 90% DUTY CYCLE RANGE
■ INTERNAL FEED-FORWARD LINE REGULATION
■ INTERNAL CURRENT LIMITING
■ PRECISE 5.1V ± 2% ON CHIP REFERENCE
■ RESET AND POWER FAIL FUNCTIONS
■ SOFT START
■ INPUT/OUTPUT SYNC PIN
■ UNDER VOLTAGE LOCK OUT WITH HYS TERETIC TURN-ON
■ PWM LATCH FOR SINGLE PULSE PER PERIOD
■ VERY HIGH EFFICIENCY
■ SWITCHING FREQUENCY UP TO 500KHz
■ THERMAL SHUTDOWN
■ CONTINUOUS MODE OPERATION

Показывать

L4977A Даташит PDF

21 страницы, 6755 КБ

06/07/2000

просматривать

L4977A Даташит PDF

21 страницы, 6755 КБ

06/07/2000

просматривать

L4977A Даташит PDF

21 страницы, 388 КБ

просматривать
