L4970A Купить - ST Microelectronics Преобразователь DC/DC

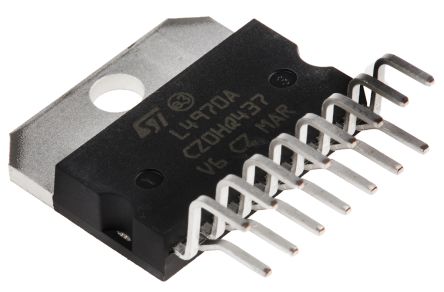

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

L4970A

ST Microelectronics

Conv DC-DC 15V to 50V Step Down Single-Out 5.1V to 40V 10A 15Pin(15+Tab) MULTIWATT V

Наличие: 3,094 шт.

Адрес доставки: Москва

Цена: ₽ 871.78

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC2386764

Категория продукта:

Преобразователь DC/DC

3D модель

Оплата:

Обновлено 31.10.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

L4970A характеристики

Атрибут	Значение атрибута
Номенклатура	L4970A
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC2386764
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	15 Pin
Корпус/Пакет	Multiwatt-15
Частота	500 kHz
Напряжение Питания (DC)	50.0V (max)
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	50.0 V
Выходное Напряжение	5.1V ~ 40V
Выходной Ток	10 A
Количество Каналов	1 Channel
Количество Стежков	15 Position
Ток Покоя	19 mA
Напряжение Отпадания	1.10 V
Частота Переключения	500 kHz
Топология	Buck
Максимальное входное напряжение	50 V
Входное напряжение (мин)	15 V
Выходное напряжение (Макс)	40 V
Выходное напряжение (мин)	5.1 V
Выходной ток (Макс)	10 A
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	15 V
Входное напряжение	15V ~ 50V
Длина	19.6 mm
Ширина	5 mm
Высота	10.7 mm
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

L4970A описание продукта

The L4970A is a Step-down Monolithic Power Switching Regulator IC delivering 10A at a voltage variable from 5.1 to 40V. This device uses a DMOS output transistor to obtain very high efficiency and very fast switching times. Features of this include reset and power fail for microprocessors, feed forward line regulation, soft start, limiting current and thermal protection. The device is mounted in a 15-lead multi-watt plastic power package and requires few external components. Efficient operation at switching frequencies up to 500kHz allows reduction in the size and cost of external filter components.
0 to 90% Duty cycle range
Internal feed-forward line regulation
Internal current limiting
Precise 5.1V ±2% on-chip reference
Reset and power fail functions
Input/output sync pin
Under voltage lock out with hysteretic turn-on
PWM latch for single pulse per period
Very high efficiency
Continuous mode operation
