ISO7140CCDBQ Купить - TI Изолятор интерфейса

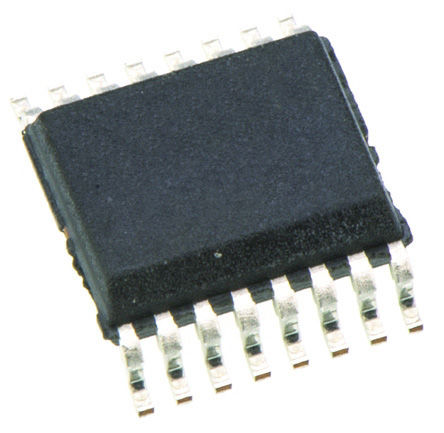

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ISO7140CCDBQ

Digital Isolator 4CH 50Mbps 16Pin SSOP Tube

Наличие: 1,149 шт.

Адрес доставки: Москва

Цена: ₽ 807.15

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC39099539

Категория продукта:

Изолятор интерфейса

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ISO7140CCDBQ характеристики

Атрибут	Значение атрибута
Номенклатура	ISO7140CCDBQ
Производитель	TI
ЧипСити Номер продукта	CC39099539
Категория продукта	Изолятор интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SSOP-16
Напряжение Питания (DC)	2.70 V, 3.30 V, 5.00 V
Время Нарастания/Спада	2 ns
Количество Каналов	4 Channel
Количество Стежков	16 Position
Рассеяние Мощности	150 mW
Скорость Передачи Данных	50.0 Mbps
Время Нарастания	3 ns
Напряжение Изоляции	2500 Vrms
Защита от Перегрева	No
Входной ток (мин)	10 μA
Время падения (Макс)	3 ns
Время падения (Макс)	3 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	150 mW
Напряжение питания	2.7V ~ 5.5V
Напряжение питания (Макс)	5 V
Напряжение питания (мин)	2.7 V
Длина	5 mm
Ширина	4 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

ISO7140CCDBQ описание продукта

ISO7131, ISO7140, and ISO7141 devices provide galvanic isolation up to 2500 VRMS for 1 minute per UL and 4242 VPK per VDE. ISO7131 has three channels with two forward and one reverse-direction channels. ISO7140 and ISO7141 are quad-channel isolators; ISO7140 has four forward channels, ISO7141 has three forward and one reverse-direction channels. These devices are capable of 50-Mbps maximum data rate with 5-V supplies and 40-Mbps maximum data rate with 3.3-V or 2.7-V supplies, with integrated filters on the inputs for noise-prone applications. The suffix F indicates that default output state is low; otherwise, the default output state is high.
Each isolation channel has a logic input and output buffer separated by a silicon dioxide (SiO2) insulation barrier. Used with isolated power supplies, these devices prevent noise currents on a data bus or other circuits from entering the local ground and interfering with or damaging sensitive circuitry. The devices have TTL input thresholds and can operate from 2.7-V, 3.3-V, and 5-V supplies. All inputs are 5-V tolerant when supplied from a 2.7-V or 3.3-V supply.
