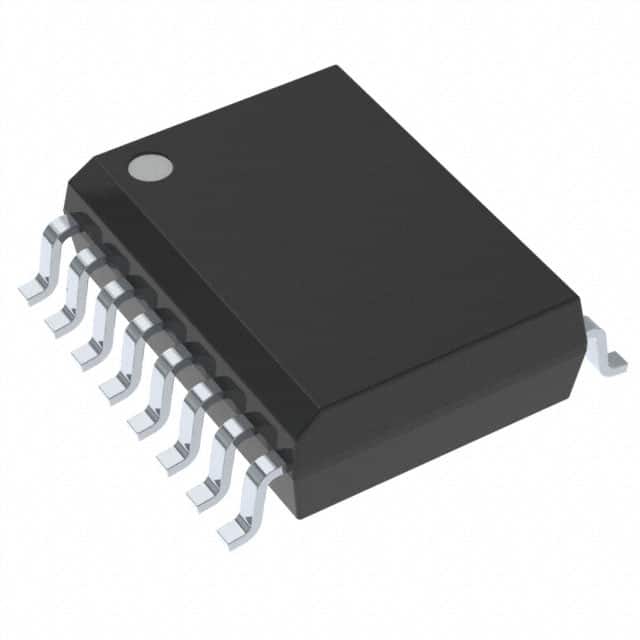

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ISO5851QDWRQ1

Automotive, High-CMTI 2.5A / 5A Isolated IGBT, MOSFET Gate Driver With Active Protection Features 16-SOIC -40℃ to 125℃

Наличие: 235 шт.

Адрес доставки: Москва

Цена: ₽ 1,474.52

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC17478963

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ISO5851QDWRQ1 характеристики

Атрибут	Значение атрибута
Номенклатура	ISO5851QDWRQ1
Производитель	TI
ЧипСити Номер продукта	CC17478963
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Время Нарастания/Спада	20 ns
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	15V ~ 30V
Выходной Ток	2.5A, 5A
Количество Каналов	1 Channel
Количество Стежков	16 Position
Рассеяние Мощности	1.255 W
Время Нарастания	20 ns
Напряжение Изоляции	5700 Vrms
Время падения	20 ns
Время падения (Макс)	20 ns
Время падения (Макс)	20 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1255 mW
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	3 V
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2016/06/20
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ISO5851QDWRQ1 описание продукта

The ISO5851-Q1 is a 5.7-kVRMS, reinforced isolated gate driver for IGBTs and MOSFETs with 2.5-A source and 5-A sink current. The input side operates from a single 3-V to 5.5-V supply. The output side allows for a supply range from minimum 15 V to maximum 30 V. Two complementary CMOS inputs control the output state of the gate driver. The short propagation time of 76 ns assures accurate control of the output stage.
An internal desaturation (DESAT) fault detection recognizes when the IGBT is in an overload condition. Upon a DESAT detect, the gate driver output is driven low to VEE2 potential, turning the IGBT immediately off.
When desaturation is active, a fault signal is sent across the isolation barrier, pulling the FLT output at the input side low and blocking the isolator input. The FLT output condition is latched and can be reset through a low-active pulse at the RST input.
When the IGBT is turned off during normal operation with bipolar output supply, the output is hard clamp to VEE2. If the output supply is unipolar, an active Miller clamp can be used, allowing Miller current to sink across a low impedance path preventing IGBT to be dynamically turned on during high voltage transient conditions.
When desaturation is active, a fault signal is sent across the isolation barrier pulling the FLT output at the input side low and blocking the isolator input. The FLT output condition is latched and can be reset through a low-active pulse at the RST input.
When the IGBT is turned off during normal operation with bipolar output supply, the output is hard clamp to VEE2. If the output supply is unipolar, an active Miller clamp can be used, allowing Miller current to sink across a low impedance path preventing IGBT to be dynamically turned on during high voltage transient conditions.
The readiness for the gate driver to be operated is under the control of two undervoltage-lockout circuits monitoring the input side and output side supplies. If either side has insufficient supply the RDY output goes low; otherwise, this output is high.
The ISO5851-Q1 is available in a 16-pin SOIC package. Device operation is specified over a temperature range from –40°C to +125°C ambient.
