IRLL014NTRPBF Купить - Infineon Труба MOS

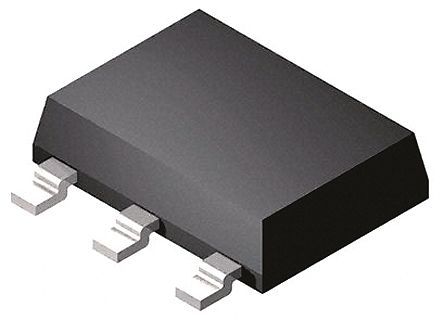

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

IRLL014NTRPBF

Infineon

SOT-223 N-CH 55V 2.8A

Наличие: 2,636 шт.

Адрес доставки:

Цена: ₽ 18.20

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Infineon

ЧипСити Номер продукта:

CC1161511

Категория продукта:

Труба MOS

3D модель

Оплата:

Обновлено 15.05.2024, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

IRLL014NTRPBF характеристики

Атрибут	Значение атрибута
Номенклатура	IRLL014NTRPBF
Производитель	Infineon
ЧипСити Номер продукта	CC1161511
Категория продукта	Труба MOS
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	4 Pin
Корпус/Пакет	TO-261-4
Номинальная Мощность	2.1 W
Количество Стежков	3 Position
Сопротивление Сток-исток (Открытого Канала)	0.14 Ω
Полярность	N-CH
Рассеяние Мощности	2.1 W
Пороговое Напряжение	2 V
Входная Ёмкость	230 pF
Напряжение Сток-исток (Vds)	55 V
Непрерывный Ток Стока (Ids)	2.8A
Время Нарастания	4.9 ns
Входная емкость (Ciss)	230pF @25V(Vds)
Максимальная входная мощность	1 W
Время падения	2.9 ns
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	1W (Ta)
Длина	6.7 mm
Ширина	3.7 mm
Высота	1.739 mm
Материал	Silicon
Рабочая Температура	-55℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

IRLL014NTRPBF описание продукта

The IRLL014NTRPBF is a HEXFET® fifth generation single N-channel Power MOSFET utilizes advanced processing techniques to achieve extremely low ON-resistance per silicon area. This benefit combined with the fast switching speed and ruggedized device design, provides an extremely efficient and reliable operation. The package is designed for surface-mount using vapour phase, infrared or wave soldering techniques. Its unique package design allows for easy automatic pick-and-place as with other SOT or SOIC packages but has the added advantage of improved thermal performance due to an enlarged tab for heat sinking. Power dissipation of 1W is possible in a typical surface-mount application.
Advanced process technology
Dynamic dV/dt rating
Fast switching
Fully avalanche rating
Low static drain-to-source ON-resistance
Logic level
