ILQ55 Купить - VISHAY Оптопара/ оптоизолятор

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

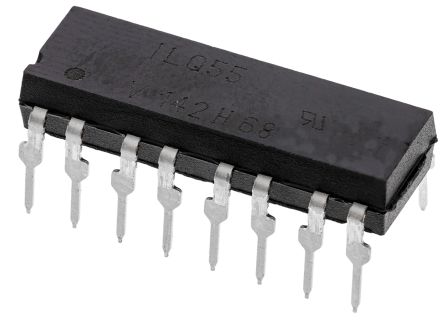

ILQ55

VISHAY

IL Series Quad Channel 5300V Through Hole Photo Darlington Optocoupler - SMD-16

Наличие: 2,773 шт.

Адрес доставки: Москва

Цена: ₽ 174.81

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

VISHAY

ЧипСити Номер продукта:

CC13717996

Категория продукта:

Оптопара/ оптоизолятор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ILQ55 характеристики

Атрибут	Значение атрибута
Номенклатура	ILQ55
Производитель	VISHAY
ЧипСити Номер продукта	CC13717996
Категория продукта	Оптопара/ оптоизолятор
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	DIP-16
Номинальное Напряжение (DC)	1.25 V
Выходное Напряжение	55.0 V
Количество Каналов	4 Channel
Количество Стежков	16 Position
Напряжение в Прямом Направлении	1.5 V
Входной Ток	60.0 mA
Рассеяние Мощности	500 mW
Время Нарастания	10 µs
Напряжение Изоляции	5300 Vrms
Прямой ток	60 mA
Входной ток (мин)	60 mA
Обратное напряжение пробоя	3 V
Максимальное прямое напряжение (Макс)	1.5 V
Прямой ток (макс)	60 mA
Время падения	35 µs
Рабочая температура (Макс)	100 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	500 mW
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ILQ55 описание продукта

The ILQ55 is a 4-channel Output Optocoupler with gallium arsenide infrared emitters and silicon photodarlington sensors. Switching can be achieved while maintaining a high degree of isolation between driving and load circuits, with no crosstalk between channels. This optocoupler can be used to replace reed and mercury relays with advantages of long life, high speed switching and elimination of magnetic fields. This optocoupler is designed to reduce board space requirements in high density applications.
125mA Load current rating
10µs Fast rise time
35µs Fast fall time
Solid state reliability

Показывать

ILQ55 Даташит PDF

10 страницы, 224 КБ

10/02/2014

просматривать

ILQ55 Другие Даташит

10 страницы, 227 КБ

12/06/2016

просматривать
