ILD6150XUMA1 Купить - Infineon Драйвер LED

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

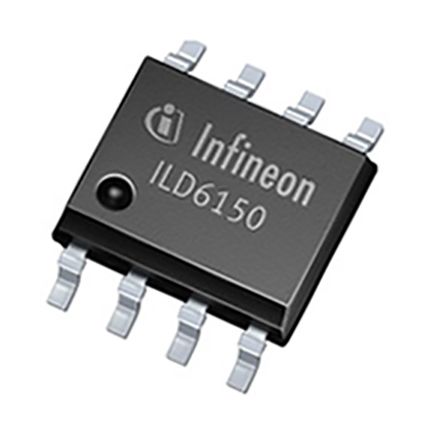

ILD6150XUMA1

Infineon

LED Driver 5V/9V/12V/15V/18V/24V 8Pin DSO EP T/R

Наличие: 129 шт.

Адрес доставки: Москва

Цена: ₽ 134.12

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Infineon

ЧипСити Номер продукта:

CC20806553

Категория продукта:

Драйвер LED

3D модель

Оплата:

Обновлено 02.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ILD6150XUMA1 характеристики

Атрибут	Значение атрибута
Номенклатура	ILD6150XUMA1
Производитель	Infineon
ЧипСити Номер продукта	CC20806553
Категория продукта	Драйвер LED
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	PG-DSO-8
Частота	1 MHz
Количество Выходных Интерфейсов	1 Output
Выходной Ток	1.5 A
Количество Каналов	1 Channel
Количество Стежков	8 Position
Рассеяние Мощности	2000 W
Потребляемая Мощность	2 W
Частота Переключения	1 MHz
Максимальное входное напряжение	60 V
Входное напряжение (мин)	4.5 V
Входное напряжение (макс. Постоянный ток)	60 V
Входное напряжение (мин мин.)	4.5 v
Выходное напряжение (Макс)	60 V
Выходной ток (Макс)	1.5 A
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	2000 mW
Входное напряжение	4.5V ~ 60V
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ILD6150XUMA1 описание продукта

The ILD6150XUMA1 is a LED driver IC for high power LEDs in PG-DSO-8-27 package. This is a hysteretic buck LED driver IC for driving high power LEDs in general lighting applications with average currents up to 1.5A. A multifunctional PWM input signal allows dimming of LEDs with an analogue DC voltage or an external PWM signal. To minimize colour shifts of LEDs an analogue PWM voltage is converted to an internal 1.6KHz PWM signal modulating LED current. It incorporates an undervoltage lock-out that shut down IC when minimum supply voltage threshold is exceeded. An integrated over temperature protection circuit will start to reduce LED current by internal PWM modulation once adjustable junction temperature threshold of IC is exceeded. Realizing thermal coupling between LED driver IC and LEDs will eliminates need of external temperature sensors as NTCs or PTCs. It is used in LED driver for general lighting, retail, office, residential downlights, street & tunnel lighting and LED ballas
Wide input voltage range from 4.5V to 60V
Up to 1MHz switching frequency, capable to provide up to 1.5A average output current
Soft-start capability
Analogue and PWM dimming possible
Integrated PWM generator for analogue dimming input
Typical 3% output current accuracy
Very low LED current drift over temperature
Adjustable over temperature protection
Undervoltage lockout, over current protection
Over-current protection turns off output stage once output current is above current threshold

Показывать

ILD6150XUMA1 Даташит PDF

25 страницы, 1358 КБ

07/09/2014
