IL420 Купить - VISHAY Оптопара/ оптоизолятор

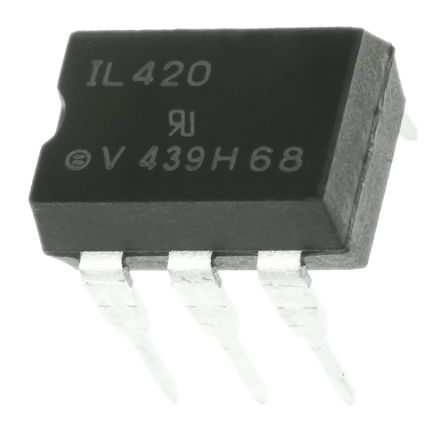

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

IL420

VISHAY

Optocoupler, Triac Output, DIP, 6Pins, 5.3kV, Non Zero Crossing, 600V

Наличие: 6,102 шт.

Адрес доставки: Москва

Цена: ₽ 154.43

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

VISHAY

ЧипСити Номер продукта:

CC7755300

Категория продукта:

Оптопара/ оптоизолятор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

IL420 характеристики

Атрибут	Значение атрибута
Номенклатура	IL420
Производитель	VISHAY
ЧипСити Номер продукта	CC7755300
Категория продукта	Оптопара/ оптоизолятор
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	6 Pin
Корпус/Пакет	DIP-6
Ёмкость	40.0 pF
Выходное Напряжение	600 V
Выходной Ток	0.3 A
Количество Каналов	1 Channel
Количество Стежков	6 Position
Напряжение в Прямом Направлении	1.35 V
Входной Ток	10.0 mA
Рассеяние Мощности	0.5 W
Напряжение Изоляции	5300 Vrms
Ток Удержания	500 µA
Прямой ток	60 mA
Выходное напряжение (Макс)	420 VAC
Входной ток (мин)	60 mA
Обратное напряжение пробоя	6 V
Максимальное прямое напряжение (Макс)	1.35 V
Прямой ток (макс)	60 mA
Рабочая температура (Макс)	100 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	500 mW
Рабочая Температура	-55℃ ~ 100℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

IL420 описание продукта

The IL420 is a low input current PhotoTRIAC Output Optocoupler consists of a GaAs IRLED optically coupled to a photosensitive non-zero crossing TRIAC network. The TRIAC consists of two inverse parallel connected monolithic SCRs. High input sensitivity is achieved by using an emitter follower phototransistor and a cascaded SCR pre-driver resulting in an LED trigger current of less than 2mA (DC). The use of a proprietary dV/dt clam results in a static dV/dt of greater than 10kV/μs. This clamp circuit has a MOSFET that is enhanced when high dV/dt spikes occur between MT1 and MT2 of the TRIAC. When conducting, the FET clamps the base of the phototransistors, disabling the first stage SCR pre-driver.

Показывать

IL420 Даташит PDF

7 страницы, 159 КБ

02/04/2016

просматривать

IL420 Другие Даташит

8 страницы, 144 КБ

01/26/2009

просматривать
