IKQ120N60TXKSA1 Купить - Infineon Транзистор IGBT

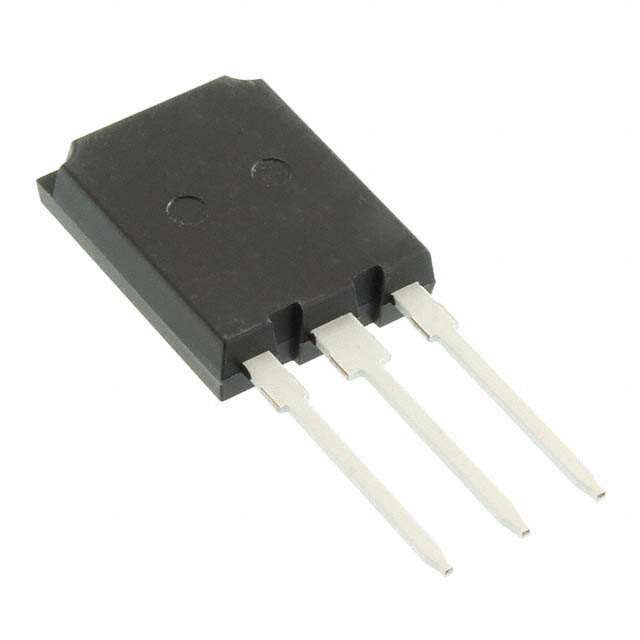

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

IKQ120N60TXKSA1

Infineon

Trans IGBT Chip N-CH 600V 160A 833000mW Automotive 3Pin(3+Tab) TO-247 Tube

Наличие: 1,119 шт.

Адрес доставки: Москва

Цена: ₽ 649.07

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Infineon

ЧипСити Номер продукта:

CC24041503

Категория продукта:

Транзистор IGBT

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

IKQ120N60TXKSA1 характеристики

Атрибут	Значение атрибута
Номенклатура	IKQ120N60TXKSA1
Производитель	Infineon
ЧипСити Номер продукта	CC24041503
Категория продукта	Транзистор IGBT
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-247-3
Количество Стежков	3 Position
Рассеяние Мощности	833 W
Пробивное Напряжение (Коллектор-Эмиттер)	600 V
Обратное время восстановления	241 ns
Максимальная входная мощность	833 W
Рабочая температура (Макс)	175 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	833000 mW
Рабочая Температура	-40℃ ~ 175℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

IKQ120N60TXKSA1 описание продукта

Description:
Responding to the market requirement to accommodate ever increasing amounts of silicon in smaller, space saving packages, Infineon introduces the new package TO-247PLUS. Higher current capability, improved thermal behavior. The TO-247PLUS has the same outer dimensions as the industry standard TO-247, but due to the absence of the screw hole, allows up to 120A in 600V. Also the total backside active thermal pad area has been increased to improve heat dissipation capabilities of the package.
Summary of Features:
Highest current rating co-pack 600V in 100A and 120A
35% bigger active thermal pad area for up to 20% lower thermal resistance R th(jh)
Extended creepage distance of 4.25mm – 2mm bigger than TO-247
Benefits:
Higher system power density – Ic increase keeping the same system thermal performance
Lower thermal resistance Rth(jh) and improved by ~15% heat dissipation capability of TO-247PLUS vs TO-247
Higher reliability, extended lifetime of the device

Показывать

IKQ120N60TXKSA1 Даташит PDF

16 страницы, 1965 КБ

11/18/2014
