ICM7211AMIPLZ Купить - Intersil Активная деталь

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

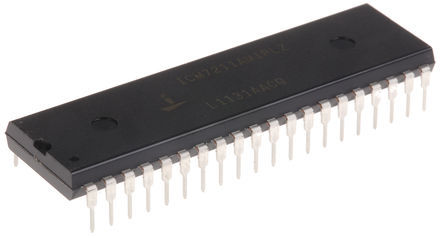

ICM7211AMIPLZ

Intersil

INTERSIL ICM7211AMIPLZ Display Driver, LCD 4 Digit, 7 Segments, 3V to 6V, CMOS, Non Multiplexed Interface, DIP-40

Наличие: 2,731 шт.

Адрес доставки: Москва

Цена: ₽ 283.59

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Intersil

ЧипСити Номер продукта:

CC45279103

Категория продукта:

Активная деталь

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ICM7211AMIPLZ характеристики

Атрибут	Значение атрибута
Номенклатура	ICM7211AMIPLZ
Производитель	Intersil
ЧипСити Номер продукта	CC45279103
Категория продукта	Активная деталь
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	40 Pin
Корпус/Пакет	DIP-40
Напряжение Питания (DC)	3.00V (min)
Выходной Ток	10.0 mA
Ток Питания	10 µA
Количество Стежков	40 Position
Количество Битов	4 Bit
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	3V ~ 6V
Напряжение питания (Макс)	6 V
Напряжение питания (мин)	3 V
Длина	53.2 mm
Ширина	14.73 mm
Высота	4.95 mm
Рабочая Температура	-20℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ICM7211AMIPLZ описание продукта

The ICM7211AMIPLZ is a 4-digit LCD Display Driver. The ICM7211AM device is a non-multiplexed four-digit seven-segment CMOS LCD display decoder-driver. This device is configured to drive conventional LCD displays by providing a complete RC oscillator, divider chain, backplane driver and 28 segment outputs. It also has a microprocessor compatible input configuration, which provides data input latches and Digit Address latches under control of high-speed Chip Select inputs. These devices simplify the task of implementing a cost-effective alphanumeric seven-segment display for microprocessor systems, without requiring extensive ROM or CPU time for decoding and display updating. The ICM7211AM provides the "Code B" output code, i.e., 0-9, dash, E, H, L, P, blank, but will correctly decode true BCD to seven-segment decimal outputs. Provides data and digit address latches controlled chip select inputs to provide a direct high speed processor interface.
Four digit non-multiplexed 7 segment LCD display outputs with backplane driver
Complete onboard RC oscillator to generate backplane frequency
Backplane input/output allows simple synchronization slave-devices to a master
Decodes binary to code B (0-9, Dash, E, H, L, P, blank)
ESD sensitive device, take proper precaution while handling the device.
